Compreendendo a Função de Disparo Mecânico de um Religador OSM

Para o usuário do religador OSM da NOJA Power, uma função muitas vezes incompreendida é o sistema de disparo mecânico no tanque do religador. Os sistemas de religadores que usam controle por microprocessador geralmente dependem de operação elétrica para atuação do disjuntor, mas há alguns casos em que é necessária atuação mecânica. A chave para entender as práticas de trabalho em torno do disparo mecânico de religadores é entender os recursos de desempenho do equipamento e entender os objetivos operacionais do uso do bloqueio mecânico.

Aplicação Geral do Disparo Mecânico

Os religadores são uma forma de disjuntor de média tensão, e sua aplicação geral destina-se a proteger as linhas aéreas de distribuição e aprimorar a confiabilidade do alimentador, mitigando os impactos momentâneos. No entanto, quando os trabalhos devem ser realizados na linha a jusante, o religador pode ser obrigado a interromper a alimentação, para que práticas de isolamento possam ser implementadas.

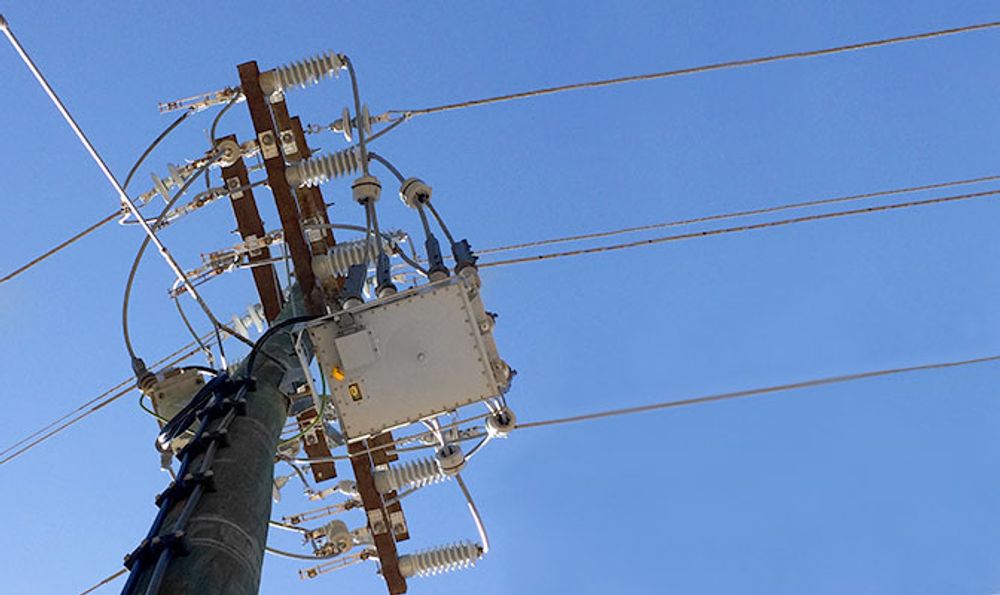

Geralmente, qualquer disjuntor que use um interruptor a vácuo como mecanismo de interrupção não se qualifica como ponto de isolamento. A principal razão é que o nível de isolamento básico do interruptor a vácuo, ou a capacidade de resistência a impulsos, não fornece isolamento da corrente a jusante do impulso atmosférico. Consequentemente, a solução simples e econômica é incluir um conjunto de chaves de seccionamento em série com o religador. Essas chaves de seccionamento não podem interromper a corrente, mas se a linha for desenergizada pelo religador a montante, é possível obter um isolamento de trabalho seguro usando estes equipamentos.

A funcionalidade de disparo mecânico e bloqueio do religador entra em ação no caso de o fechamento do disjuntor causar uma energização da seção da rede que pode representar um risco para os operadores ou propriedades. Seguindo uma abordagem baseada em risco, os operadores do sistema de religador aéreo podem optar por acionar um bloqueio mecânico no religador, impedindo qualquer disparo remoto ou local do dispositivo até que a equipe no local libere a função de bloqueio mecânico do disjuntor.

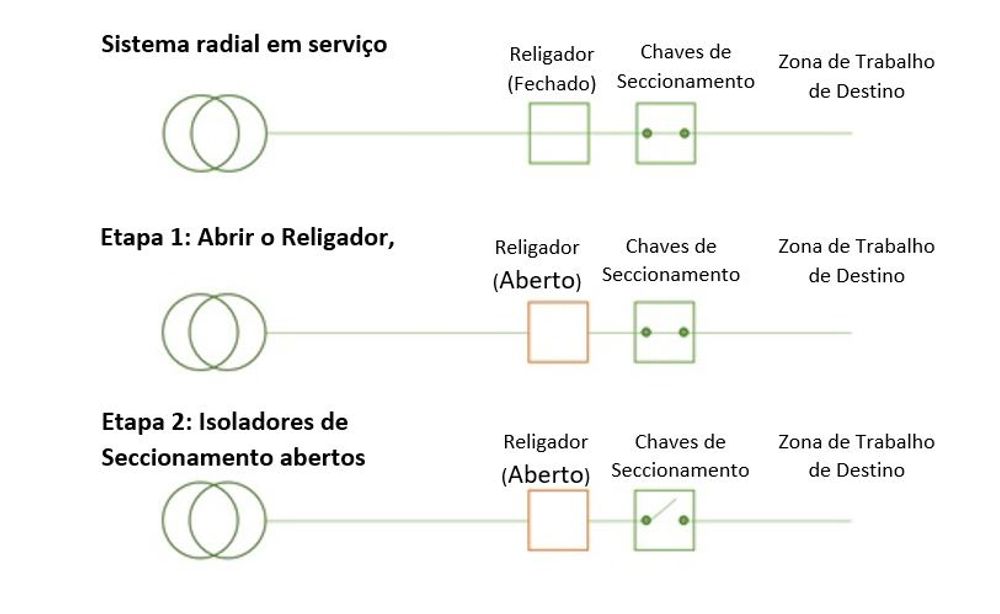

Um risco crítico é a operação de uma chave de seccionamento sem que o religador esteja na posição aberta interrompendo a corrente ou o fechamento acidental do religador enquanto alguns seccionadores de fase permanecem abertos. O uso do recurso de bloqueio mecânico reduz o risco de fontes externas criarem acidentalmente esse cenário. A Figura 1 destaca um exemplo de sequência de isolamento e, onde o risco de reenergização é considerado alto, a Etapa 1 pode incluir uma abertura por bloqueio mecânico ou a aplicação de bloqueio mecânico assim que um disparo for emitido eletronicamente.

Disparo mecânico sob falha

Uma pergunta frequente surge com o recurso de disparo / bloqueio mecânico do religador, "Ele pode abrir sob falha?"

A resposta curta é sim, e a principal razão é o design arquitetônico do sistema de atuação no religador OSM da NOJA Power. Os Religadores OSM usam uma trava magnética na posição fechada, que mantém o interruptor fechado, mantendo a mola de abertura do atuador na posição preparada com margem de retenção adicional suficiente para suportar uma força eletromagnética de falha de 16kA. A alavanca de disparo / bloqueio mecânico acrescenta força adicional em complemento à direção da mola. Cerca de 30 kg de peso aplicado à alavanca mecânica em combinação com as molas são suficientes para desativar a trava magnética, causando a abertura do disjuntor. Para o religador OSM, uma abertura elétrica convencional usa um pulso de CC para interromper a trava magnética, onde as molas fornecem a velocidade de interrupção da operação. O método de disparo mecânico simplesmente substitui o pulso de CC, onde as molas garantem que o disjuntor se abra a uma velocidade suficiente para interromper na capacidade total do religador OSM.

O recurso adicional do bloqueio mecânico tem a função de desativar a capacidade do religador de executar qualquer fechamento. O anel do atuador mecânico precisa ser retornado à posição "para cima" antes que ocorra qualquer fechamento, pois é um intertravamento mecânico da posição do disjuntor.

“A alavanca amarela de disparo mecânico na base de todos os nossos tanques é fácil de operar com um gancho e é um mecanismo de segurança adicional disponível para os profissionais de campo que desejam bloquear mecanicamente o dispositivo puxando a alavanca e deixando-a para baixo, relata o Diretor Geral do Grupo NOJA Power, Neil O'Sullivan.

“É claro que a operação remota pode ser isolada usando o botão remoto local no cubículo de controle, enquanto a alavanca de disparo mecânico isola eletricamente as bobinas de disparo dos capacitores localizados no cubículo de controle usando micro switches localizados no tanque para garantir que não haja nenhuma maneira de o dispositivo ser fechado quando a alavanca de disparo estiver na posição para baixo e bloqueada”

Conclusão

Embora as práticas globais de trabalho para a funcionalidade de disparo mecânico variem em todo o mundo, os operadores podem estar absolutamente convictos sobre a segurança de usar esse recurso para interromper correntes de 1A até a capacidade total de interrupção do disjuntor. Como todos os religadores OSM possuem uma exaustão de arco de falha patenteada, este sistema é o religador mais seguro do mundo, proporcionando uma eficiência inigualável nos equipamentos de distribuição elétrica.
