Os Cinco Usos Mais Comuns para um Religador OSM da NOJA Power

Com mais de 64.000 instalações em mais de 92 países em todo o mundo, o Religador OSM foi usado como o principal dispositivo de controle e proteção para a rede de distribuição de média tensão em muitas aplicações diferentes.

O principal benefício deste dispositivo é que ela evita 80% das interrupções de distribuição de energia.

A popularidade desta funcionalidade primária é possibilitada pelo grande conjunto de recursos do produto padrão, disponibilizado pelo controlador RC que é fornecido com o equipamento de distribuição elétrica. Os controladores RC-10, RC-15 ou RC-20 da NOJA Power possuem um amplo conjunto de recursos, o que permite que o equipamento seja configurado para muitas aplicações diferentes.

Aqui, compartilhamos algumas das aplicações mais comuns para o equipamento na rede de distribuição de eletricidade:

1. Proteção de Linhas Aéreas
2. Conexão de Energia Renovável
3. Seccionalizador
4. Proteção de Cabos Subterrâneos
5. Conexão de Equipamento de Mineração Trifásico

1 – Proteção de Linhas Aéreas

Esta é a aplicação principal e original dos Religadores, e é a aplicação mais comum para o equipamento atualmente. A pesquisa dos sistemas de energia diz que 80% das falhas na rede de linha aérea são transitórias. Isso implica que elas só existem por um curto período de tempo.

Na prática, esses tipos de falhas incluem vegetação ou vida selvagem que entra em contato com as linhas aéreas, causando um curto-circuito. 80% dessas falhas serão “auto eliminadas”. Isto é, o galho ou a fauna cairá da linha após o primeiro curto-circuito.

Sem os religadores, o disjuntor de proteção a montante iria simplesmente desarmar para abrir, protegendo a rede. No entanto, a maioria das falhas causa interrupções prolongadas para os clientes, mesmo que a falha já tenha passado. Os religadores detectam as falhas e religam, para atenuar 80% de falhas momentâneas, e os avanços como o Religador OSM, podem determinar o tipo de falha e responder de maneira segura.

O Religador OSM da NOJA Power pode detectar a maioria das falhas na rede e permitir o religamento configurável com base no tipo de falha presente na rede. Dessa forma, você obtém um equilíbrio de segurança e confiabilidade

A instalação de um Religador OSM da NOJA Power permite remover 80% de falhas que causam interrupções, economizando uma fortuna em perda de receita e multas.

“A instalação de religadores em alimentadores aéreos de média tensão elimina 80% das falhas nesses alimentadores,” relata, Neil O’Sullivan, Diretor Geral do Grupo NOJA Power, “e aumenta a confiabilidade da rede muito mais do que qualquer outra solução de rede inteligente. Os dispositivos prontos para Automação de Rede Inteligente, como nossos religadores OSM, também podem ajudar a reduzir os 20% restantes.”

2- Conexão de Energia Renovável

Conectar a geração renovável à rede de distribuição tem seus próprios desafios. A maioria das redes de distribuição de eletricidade foi originalmente projetada para receber eletricidade de geradores através da rede de transmissão (as grandes torres), e distribuí-las para todos os clientes de baixa tensão, onde seria reduzida para tensões residenciais e comerciais para consumo.

Hoje, o setor de eletricidade está em transição a uma taxa muito alta para usar grandes volumes de geração distribuída e renovável. Em Queensland, na Austrália, existe mais de 2000 MW de geração de energia solar apenas nos telhados, onde em um dia médio de inverno a demanda é de cerca de 7000 MW . Atualmente, algumas nações estão usando 100% de energias renováveis.

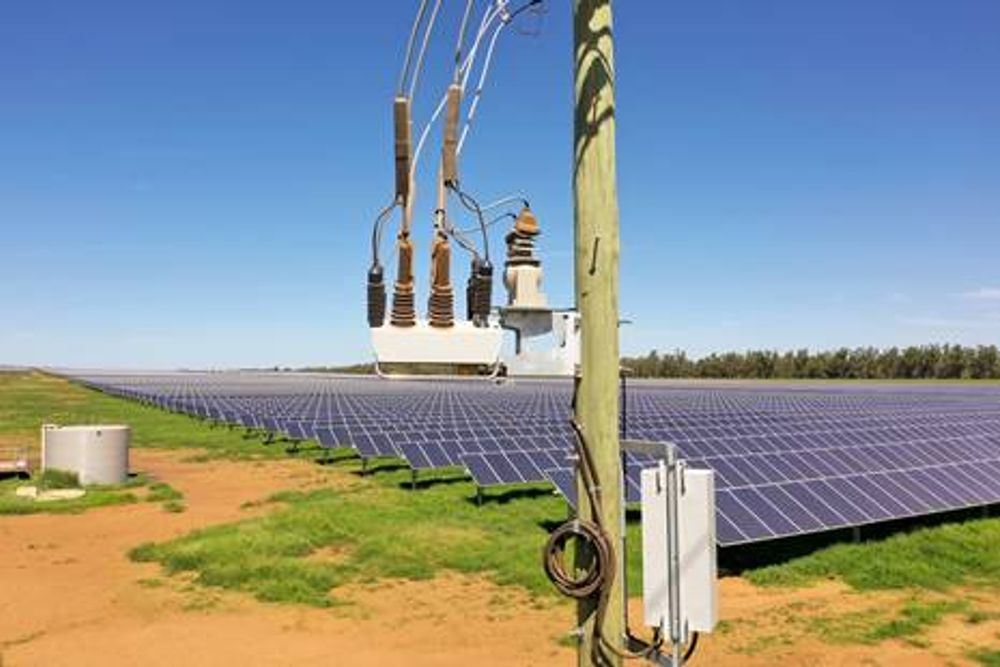

O desafio com as energias renováveis é que elas se comportam de maneira diferente das usinas centralizadas, e os projetos geralmente são conectados à rede de distribuição, em vez da rede de transmissão. Dessa forma, essas conexões precisam de proteção, controle e medição especiais. Os Religadores OSM da NOJA Power são comumente usados como ponto de conexão de rede para a energia renovável, como solar e eólica, pois o produto inclui a maioria dos requisitos de controle técnico para essa conexão de geração distribuída.

O motivo pelo qual os Religadores OSM da NOJA Power são usados para esta aplicação é que o produto padrão inclui proteção ROCOF e VVS . Portanto, a maioria das empresas de engenharia que estão construindo esses projetos podem estar em conformidade com os requisitos de serviços públicos para conectar a energia renovável à rede de distribuição. Além disso, com todos os requisitos de conexão em um único dispositivo, isso economiza uma fortuna nas obras de engenharia do local.

Alguns desses locais também exigem a medição de rendimento ou proteção adicional. Normalmente, essas aplicações utilizam um GMK da NOJA Power que é um Religador OSM montado em um quiosque de solo. Esse quiosque permite que os engenheiros adicionem recursos personalizados, como medição de rendimento, medição avançada de qualidade de energia ou um comutador de aterramento, para atender aos requisitos operacionais, de conexão de rede ou de projeto sob medida em um único produto integrado.

3- Seccionalizador

Um seccionalizador é uma chave automática que é aberta quando as linhas de energia não são energizadas para isolar seções com falha.

Normalmente, eles são usados para dividir as linhas de distribuição em seções (ou seja, “seccionalização” do alimentador, daí o nome). Quando uma falha ocorre, o religador de proteção ou disjuntor da subestação é aberto, e todos os dispositivos ao longo da linha vão ser expostos a uma perda de tensão.

Os dispositivos expostos à alta corrente seguido de perda de tensão estão claramente “a montante” da falha. Eles podem abrir enquanto o dispositivo a montante dele estiver aberto, e quando este religar, a falha será “isolada”. Isso oferece grandes benefícios de confiabilidade às empresas de serviços públicos, pois a área de interrupção é minimizada. Além disso, quase não existem restrições sobre quantos seccionadores você pode instalar em uma rede – eles agem na perda de tensão e, portanto, sofrem muito menos problemas de coordenação .

Muitos anos atrás, havia uma grande diferença de preço entre Seccionadores Montados em Poste e Religadores. Isso não é mais verdade para os dispositivos modernos dessas classes. Da mesma forma, como um seccionador é um Religador que espera que as linhas estejam inoperantes, é fácil que os Religadores OSM da NOJA Power sejam configurados para agir dessa maneira.

Existem duas razões principais para isso:

1. Você pode instalar mais religadores e seccionadores em suas linhas, dividindo a rede em zonas menores e fornecendo maior confiabilidade em cada uma dessas zonas. As interrupções afetam grupos cada vez menores, quanto mais religadores e seccionadores você tiver na sua rede
2. Padronização. Se um religador, como o Religador OSM, pode desempenhar ambas as funções, as empresas de serviços públicos podem padronizar a instalação, armazenamento, peças, treinamento e uma série de vantagens de escala. O custo inicial é compensado pela grande economia nas despesas operacionais.

4– Proteção de Cabos Subterrâneos

Embora os cabos subterrâneos não tenham o mesmo perfil de falhas transitórias que as linhas aéreas, eles ainda precisam de proteção. Fundamentalmente, a proteção para cabos subterrâneos ainda precisa de um disjuntor, sensores para detectar falhas, e relés de proteção para captar os sinais e acionar o disjuntor.

Assim, o GMK da NOJA Power foi Desenvolvido para trazer os recursos de proteção aérea ao domínio subterrâneo.

Existem 2 variantes principais deste produto, uma versão compacta simples (a série 1000) e um sistema totalmente personalizável com Ensaio de Tipo de Certificação para Arco Interno.

Além de aplicações de geração renovável, essas unidades foram usadas em ambientes de minas, proteção de cabo subterrâneo e fornecimento de energia para o transporte ferroviário. Eles usam o mesmo equipamento padrão da unidade aérea. Isso proporciona economia de escala aos equipamentos, fornecendo um produto flexível pronto para uso que resolve a maioria dessas aplicações.

5 – Conexão de Equipamento de Mineração Trifásico

Uma aplicação comum no setor de recursos para energia elétrica, as máquinas pesadas de mineração que se conectam no nível de média tensão também precisam de controle e proteção na conexão. Consequentemente, existem muitos casos de uso bem-sucedidos dos Religadores OSM da NOJA Power em aplicações de Mineração.

Essas unidades geralmente exigem Proteção Sensível Contra Falha à Terra a 500mA, uma capacidade exclusiva do Religador OSM da NOJA Power com opção SEF. Dessa forma, os engenheiros eletricistas no setor de mineração podem usar o Religador OSM da NOJA como um sistema para proteger seus equipamentos de mineração.
