Os para-raios podem ser Aterrados diretamente por um religador?

Resultados de um estudo empírico

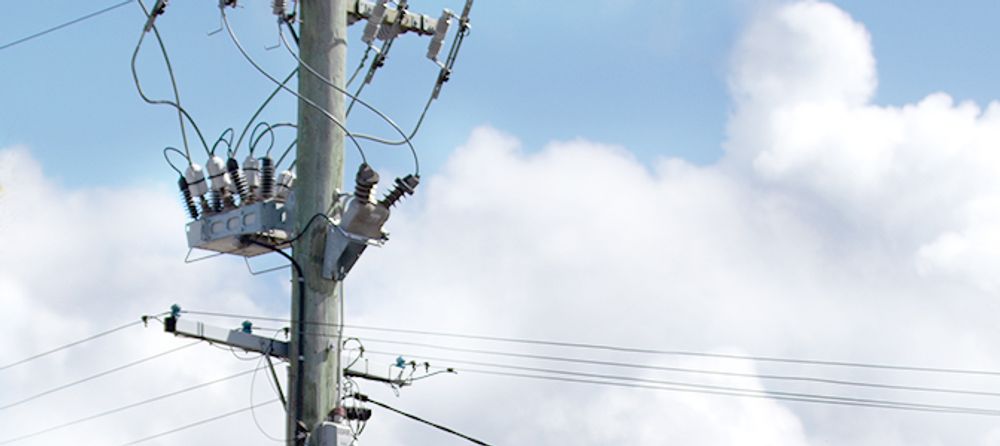

Religador OSM da NOJA Power

Descargas atmosféricas são inevitáveis para equipamentos externos em ambientes montados em poste mas, para a maioria desses equipamentos, os para-raios podem ser usados para mitigar enormemente o risco de danos ao equipamento.

Os para-raios operam como dispositivos de impedância não linear, nos quais a impedância cai muito, com um nível de tensão predeterminado. Eles agem de forma semelhante a uma válvula de alívio de pressão. Quando a pressão elétrica se torna excessiva, eles começam a conduzi-la para o aterramento, reduzindo a tensão (pressão elétrica).

Uma vez que a sobrepressão elétrica se dissipa e as tensões retornam aos limites normais, o para-raios para de conduzir, retornando o sistema à sua configuração original.

A maioria dos para-raios pode sobreviver a diversos eventos de dissipação de sobretensão antes de precisar de substituição.

Para os Religadores OSM da NOJA Power, a posição de montagem e o caminho do circuito de sobretensão devem passar diretamente através do metal do tanque. Todos os Religadores OSM são compostos de aço inoxidável com revestimento em pó, mas a posição de montagem do para-raios é protegida antes do revestimento, garantindo uma ligação eficaz entre o para-raios e o tanque do religador.

Alguns comutadores não são projetados para aplicação com caminho de aterramento para para-raios, demandando o uso de barras de cobre ou fiação adicionais para conexão do para-raios ao aterramento do poste. Este não é o caso do Religador OSM, porém a questão permanece.

Qual é o desempenho do Tanque Religador com caminho de aterramento em comparação com o aterramento externo de cobre?

Para a NOJA Power, embora o design original do religador considerasse o uso do tanque como caminho de aterramento, é interessante comparar o desempenho do tanque como caminho de aterramento em relação a uma simples barra de cobre.

O procedimento de teste é o seguinte:

  1. Aplicar sobretensão ao ponto de conexão do para-raios padrão e medir a forma de onda
  2. Aplicar sobretensão ao ponto de conexão do para-raios, mas incluir uma barra de cobre adicional como caminho de aterramento, eletricamente paralela ao método de aterramento do tanque.
  3. Comparar os resultados

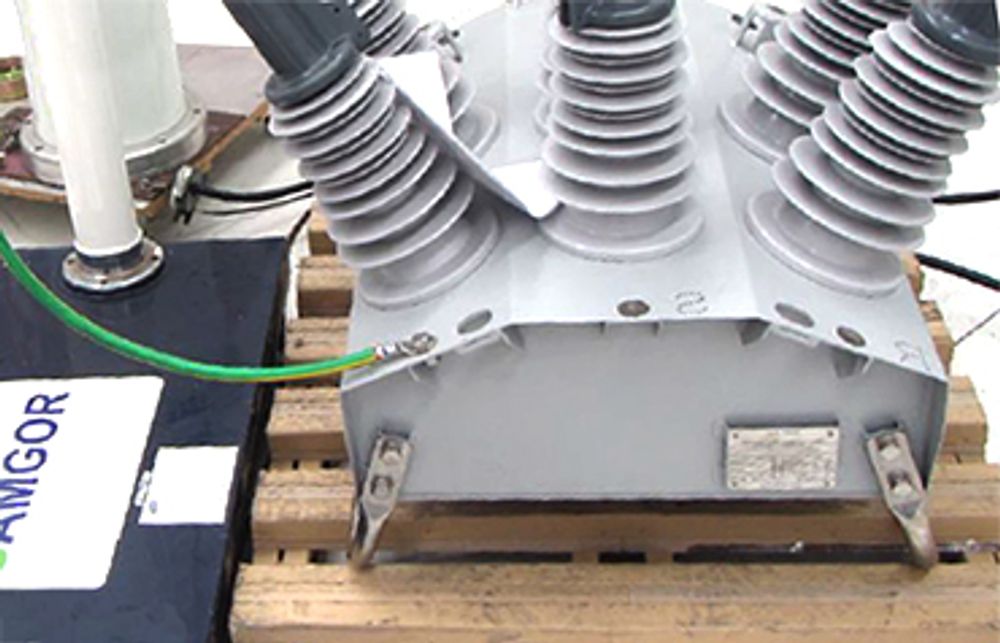

Condição de teste 1 – Sobretensão aplicada diretamente na posição de montagem do para-raios
Condição de teste 1 – Sobretensão aplicada diretamente na posição de montagem do para-raios

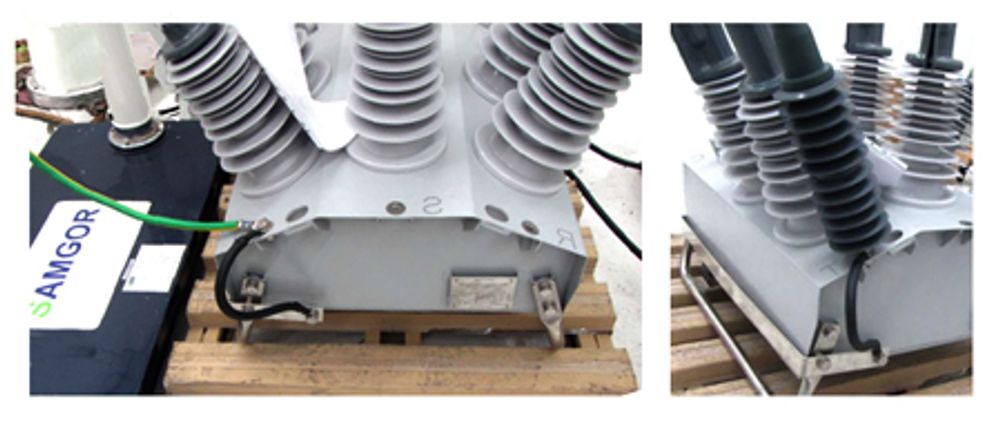

Condição de teste 2 - Aplicar sobretensão no mesmo ponto, mas adicionar barras de cobre como caminho de aterramento. (RHS, detalhe da barra de cobre)
Condição de teste 2 - Aplicar sobretensão no mesmo ponto, mas adicionar barras de cobre como caminho de aterramento. (RHS, detalhe da barra de cobre)

O gráfico resultante mostra que ambos os caminhos de aterramento compartilham praticamente a mesma resposta transitória, o que implica que ambos são igualmente eficazes.

No entanto, a ligação de aterramento por meio do tanque é muito mais barata.

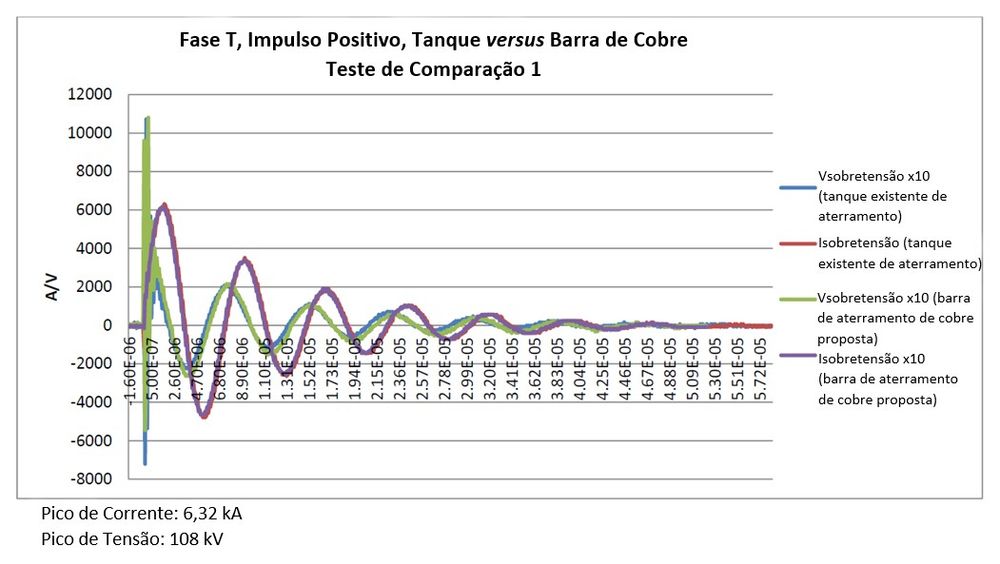

Fase T, Impulso Positivo, Tanque versus Barra de Cobre

Do ponto de vista físico, o design do tanque garante que a grande seção transversal do condutor (ou seja, toda a superfície do tanque) seja responsável pela diferença de material.

Embora observem-se impedâncias diferentes na mesma dimensão da barra de cobre e da barra de aço inoxidável, neste caso, a área de transporte de corrente do aço inoxidável é muito maior do que a da barra de cobre, resultando em um desempenho equivalente.

“Para-raios são um investimento relativamente pequeno de proteção do investimento para as concessionárias e, por isso, incentivamos o uso e a instalação deles em todas as seis buchas de cada dispositivo instalado,” comenta o Diretor-Geral do Grupo NOJA Power, Neil O'Sullivan.

“Este teste confirmou que o para-raios pode ser montado diretamente no tanque do religador e aterrado através do tanque, sendo esta a prática de instalação recomendada pela NOJA Power.”

O aterramento dos para-raios diretamente nos Religadores OSM da NOJA Power é equivalente em desempenho às barras externas de cobre, com a vantagem adicional de economia de custos para as concessionárias na instalação. A filosofia de design de produto da NOJA Power abrange a integração de tudo o que uma concessionária de serviços públicos precisa para a instalação de um Religador, com economia na instalação, comissionamento e concepção. Para mais informações sobre os Religadores OSM da NOJA Power, visite www.nojapower.com.br ou entre em contato com seu distribuidor NOJA Power local.
