Um GMK é um RMU?

O Disjuntor em Quiosque de Solo (GMK) NOJA Power tem encontrado aplicações na conexão de equipamentos industriais e recursos de energia distribuída à rede de média tensão em todo o mundo. O GMK é um equipamento de manobra exclusivo, um quiosque integrado altamente personalizável, que permite que os engenheiros especifiquem totalmente um ponto de acoplamento comum em um único dispositivo, que é testado em fábrica e entregue no local pronto para conexão.

Então surge a pergunta: o GMK é uma Unidade Principal de Anel (RMU)?

A resposta curta é não. Eles são dispositivos exclusivos para diferentes aplicações e, embora os RMU tenham sido tradicionalmente usados para cabos subterrâneos, os GMKs NOJA Power incorporam outros recursos adicionais que os tornam únicos.

Fundamentalmente, os RMUs são usados em uma configuração de rede em anel (em oposição à configuração de rede radial) e instalados em conjuntos de manobra internos. Embora existam algumas permutações, o RMU quintessencial apresenta três conjuntos de terminais. Esse arranjo maximiza o tempo de atividade da rede, permitindo que seções individuais sejam isoladas em caso de uma falta de cabeamento.

Ao conectar recursos de energia renovável e energia distribuída, no entanto, o papel é mais radial. É um ponto único de conexão, com apenas dois terminais. Este arranjo “direto” é onde o GMK apresenta suas vantagens exclusivas.

Ao contrário dos RMU, que exigem um ambiente interno, o GMK NOJA Power é um ativo especificado para uso externo. É um equipamento de manobra pré-fabricado em um gabinete de metal à prova de intempéries, o que reduz a necessidade de obras civis na instalação. Ao conectar energia renovável, ele elimina a necessidade de construção de uma sala de comutação interna. O GMK pode ser instalado sobre uma base, reduzindo os custos com obras civis.

Os Quadros Modulares de Redes em Anel também tendem a ter uma limitação na quantidade de instrumentação e aterramento suportada no equipamento de manobra. O GMK NOJA Power tem espaço suficiente para fornecer chaves de aterramento, múltiplos sensores auxiliares e fontes de alimentação, juntamente com as capacidades convencionais de proteção e automação do núcleo do disjuntor do Religador OSM. Isso permite que os engenheiros integrem mais funções do ponto de conexão a um único dispositivo, economizando custos de comissionamento e instalação.

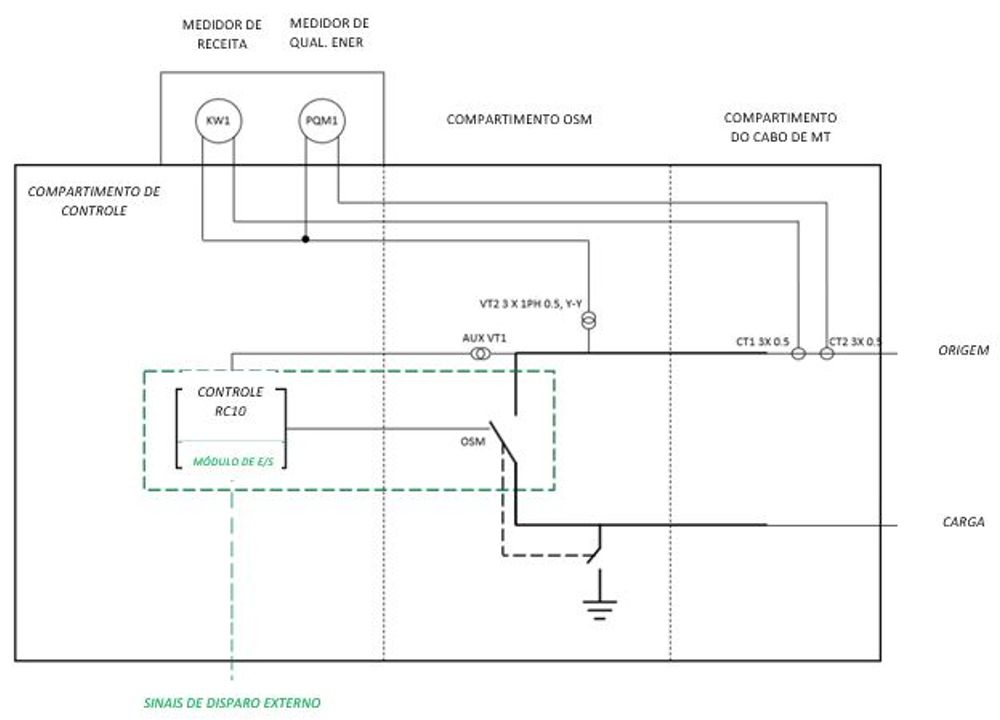

Esta versatilidade de aplicações de instalação tem gerado múltiplas topologias de projeto para o NOJA Power GMK. Com base na experiência global, um agrupamento das instalações mais comuns foi disponibilizado aqui:

Por último, o NOJA Power GMK não contém gás SF6. O SF6 tem 23.500 vezes o potencial de geração do efeito estufa do CO2, com meia-vida atmosférica de 3.200 anos. A maioria dos RMUs modernos usa o gás SF6 como isolamento. Usar um RMU para conectar energia renovável reduz muito o benefício ambiental da geração de energia renovável. Um equipamento de manobra livre de SF6, como o GMK, está muito mais bem alinhado com as bases da sustentabilidade das empresas que operam ativos de geração renovável.

“O GMK oferece funcionalidade de proteção avançada para integrar perfeitamente as conexões de energia renovável às redes de distribuição e costuma ser complementar aos RMUs usados em suas aplicações tradicionais”, comenta o Diretor Geral do Grupo NOJA Power, Neil O’Sullivan.

O NOJA Power GMK solucionou centenas de aplicações de conexão de recursos de energia distribuída.
