Qual é a diferença entre um NOJA Power VISI-SWITCH® e um Religador OSM?

Do ponto de vista técnico, um Religador OSM é uma forma especializada de um disjuntor, e uma VISI-SWITCH® é uma chave de interrupção de carga.

No entanto, este delineamento se torna menos claro quando se considera que um Religador OSM é capaz de operar como uma chave de interrupção de carga telecomandada.

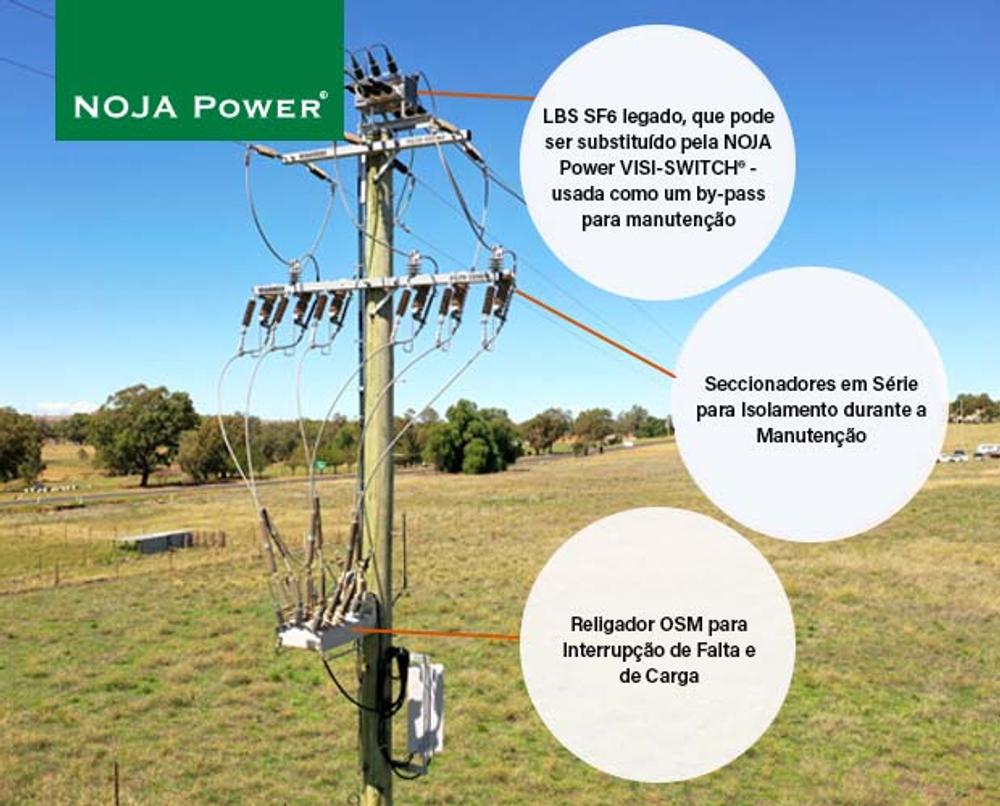

Algumas instalações de rede elétrica podem até exigir uma VISI-SWITCH® e um Religador OSM instalados no mesmo poste. Vamos explorar as diferenças e complementos desses dois equipamentos de manobra.

NOJA Power VISI-SWITCH®

Este dispositivo é a primeira chave de interrupção de carga em dielétrico sólido do mundo com isolamento visível. Ele usa um interruptor a vácuo (IV) e um isolador conectados em série, proporcionando ao equipamento a capacidade de interromper a carga elétrica, mas também oferecendo isolamento visível. O NOJA Power VISI-SWITCH® possui um mecanismo de operação que aciona o IV e o isolador juntos e garante que o IV sempre faça o chaveamento elétrico.

NOJA Power OSM Recloser

O Religador OSM é oficialmente um religador testado por tipo. O Religador OSM é emparelhado com um Controlador de Religador RC-10, RC-15 ou RC-20. Por meio da detecção de tensão integrada do Religador OSM em todas as buchas, dos transformadores de corrente de alta precisão e dos controladores da série NOJA Power RC, o Religador OSM é capaz de cumprir uma infinidade de funções. O que conferiu ao dispositivo a reputação de uma solução versátil para muitas aplicações de proteção e controle de sistemas de distribuição, incluindo:

• Proteção de Linhas Aéreas
• Proteção de Cabeamento Subterrâneo (com o GMK)
• Comutação de Capacitores
• Aplicações de Disjuntores de Subestação
• Comutação de Aterramento
• Integração/Conexões Renováveis
• Proteção de Equipamentos de Mineração de Média Tensão
• Comutação de Interrupção Remota de Carga
• Seccionalizador

A única coisa que um religador OSM não é capaz de fazer sozinho é ser um ponto de isolamento. Este é recurso central da VISI-SWITCH®, para ser o único ponto de isolamento visível do mundo em uma chave de interrupção de carga isolada dielétrica sólida, livre de SF6.

“O NOJA Power VISI-SWITCH® foi projetado seguindo a filosofia-chave da NOJA Power de criação de produtos ecologicamente responsáveis”, comenta o Diretor Geral do Grupo NOJA Power, Neil O’Sullivan.

“É uma substituição direta da chave de interrupção de carga isolada com gás SF6 manual, e elimina o uso de gás SF6 para ajudar nossos clientes de serviços públicos a continuar melhorando seu apelo ambiental.É também um aprimoramento de uma chave de interrupção de carga de SF6, que sempre exige que os operadores apenas confiem que os contatos estejam abertos ao serem usados como um ponto de isolamento.

A VISI-SWITCH® permite que os operadores confirmem visualmente se os contatos estão abertos, proporcionando a vantagem de uma chave de interrupção à seco, com a maior confiabilidade e segurança de uma chave encapsulada.”

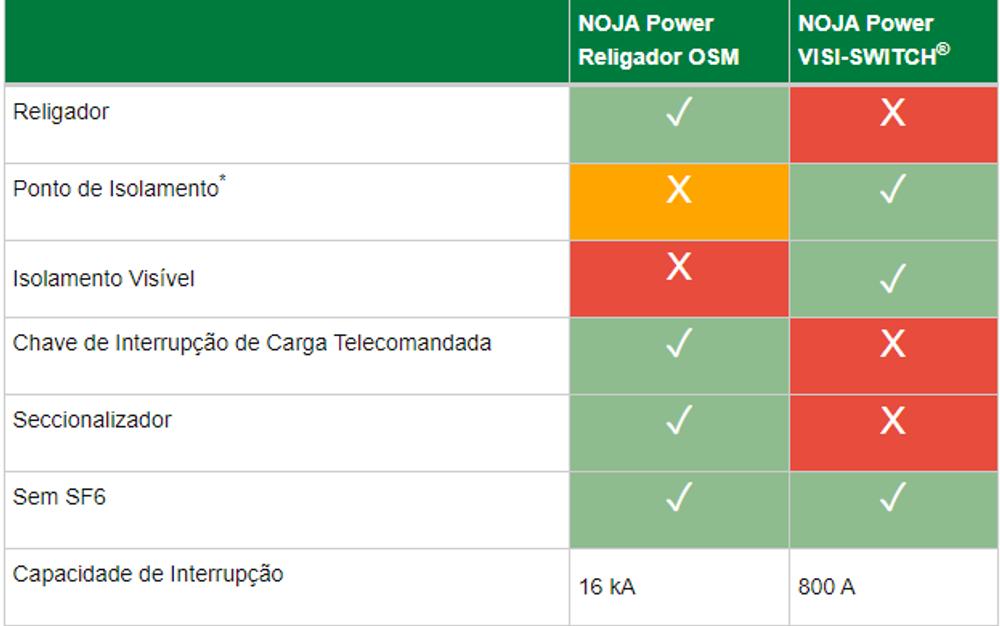

OSM Recloser vs NOJA Power VISI-SWITCH®

Vamos revisar a comparação de recursos entre esses produtos

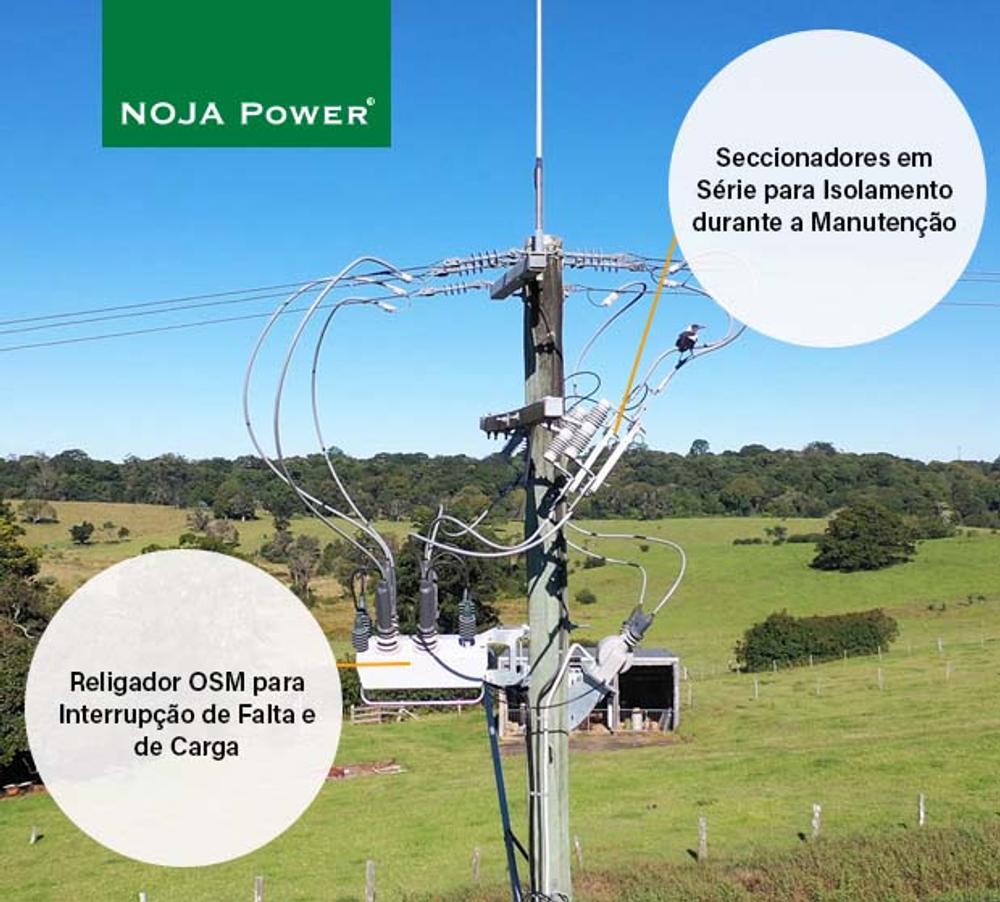

O asterisco para a aplicação dos Religadores OSM no ponto de isolamento é devido às práticas de instalação. Um interruptor a vácuo não pode ser usado como ponto de isolamento. Por mais raro que seja um evento de perda de vácuo, caso ocorresse, haveria descarga no IV sobre a tensão de frequência de energia. Isso é aceitável para um dispositivo disjuntor, mas não para uma chave de interrupção de carga para manutenção. No entanto, para resolver este problema prático, é comum que as distribuidoras instalem um conjunto de seccionadores em série com o religador (também conhecido como “links” ou “isoladores”).

O religador pode então ser usado para interromper a corrente e as lâminas do isolador/seccionador podem ser abertas para fornecer o ponto de isolamento de trabalho.

Why use the NOJA Power VISI-SWITCH®?

A VISI-SWITCH® oferece algumas vantagens exclusivas sobre o religador e o conjunto de seccionadores em série.

Primeiramente, o isolador é protegido do ambiente. Isso garante que o isolador permaneça confiável, seguro e livre de corrosão ou contaminação. As chaves à seco existentes são notáveis devido a esse problema. Exposto às intempéries por anos, a chave corrói e apresenta mau funcionamento, exigindo processos dispendiosos de manutenção da linha ativa antes de poder ser usado. A VISI-SWITCH® mantém os contatos do isolador longe da ação de intempéries, tornando-o livre de manutenção por toda sua vida útil (30 anos).

Em segundo lugar, a NOJA Power VISI-SWITCH® oferece um meio de interromper apenas a corrente de carga. Ao contrário dos seccionadores em série, não requer um disjuntor externo para interromper a corrente de carga antes de poder ser acionado. Isso torna a instalação mais barata em comparação ao arranjo Religador e Seccionador e também oferece um acesso de emergência confiável caso o religador precise ser retirado de serviço para manutenção.

Em terceiro lugar, o NOJA Power VISI-SWITCH® é o primeiro dispositivo do mundo que oferece a oportunidade de eliminar das redes as chaves de interrupção de carga (LBS) à SF6. A técnica mais popular hoje é usar o LBS SF6, que não oferece interrupção visível e, além disso, utiliza o pior gás de efeito estufa do mundo como meio de isolamento. O SF6 tem meia-vida atmosférica de 3.200 anos, e cada quilograma de SF6 equivale a 23.500 kg de CO2 em termos de prejuízos ao efeito estufa. Esses dispositivos legados podem vazar esse gás no meio ambiente, e o descarte no final da vida útil requer a recuperação do gás. Esses custos podem ser extensos para distribuidoras de energia, e a VISI-SWITCH® é livre de SF6, oferecendo uma alternativa confiável para essas tecnologias poluentes.

Conclusão

O NOJA Power VISI-SWITCH® oferece aos engenheiros isolamento visível em um equipamento de manobra isolado dielétrico sólido. Este dispositivo fechado oferece 30 anos de serviço sem manutenção, ao mesmo tempo que reduz a necessidade de uso de SF6 em redes de média tensão. Para saber mais sobre a NOJA Power VISI-SWITCH®, visite: https://www.nojapower.com.br/visi-switch
