Chaveamento de Banco de Capacitores com o Sistema de Religadores OSM da NOJA Power

O chaveamento de banco de capacitores CA é um requisito de especialização para equipamentos de manobra.

Ao contrário das cargas indutivas ou resistivas convencionais, os capacitores causam a tensão mais alta no ponto zero da onda de corrente. A desenergização de um banco de capacitores com o dispositivo de chaveamento inadequado pode causar novos surtos, capazes de danificar o banco de capacitores, o dispositivo de chaveamento e outros componentes do sistema.

Os equipamentos de manobra CA dependem do ponto zero da corrente para realizar a interrupção e, portanto os capacitores causam a tensão mais alta neste ponto. Qualquer equipamento de manobra projetado para interromper capacitores deve ser testado e validado para lidar com essa tensão mais alta no ponto de interrupção. Os bancos de capacitores também tendem a chavear várias vezes por dia, em comparação com outras cargas. Portanto, a chave de capacitor deve ser capaz de lidar com pelo menos 30.000 operações de carga total antes que a manutenção seja necessária.

Esses requisitos adicionais geralmente encarecem as chaves de capacitor.

No entanto, o religador OSM38 da NOJA Power é testado para o chaveamento de cargas capacitivas de até 27 kV e 600 A (chaveamento de capacitor simples e back-to-back). Isso significa que ele pode ser usado para o chaveamento de capacitores, oferecendo uma alternativa econômica aos capacitores tradicionais.

Um relatório de teste de tipo do chaveamento de capacitor do OSM38 é oferecido pela NOJA Power.

Isso torna o religador OSM da NOJA Power uma opção popular para o chaveamento capacitivo, conforme mostrado nos dois exemplos a seguir.

Chaveamento de banco de capacitores aéreos

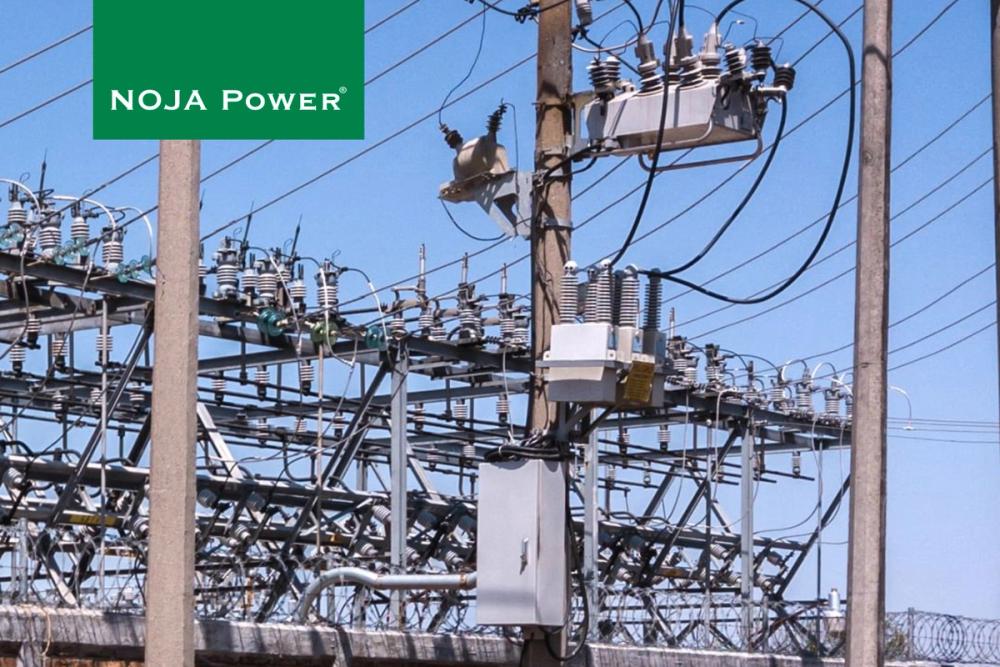

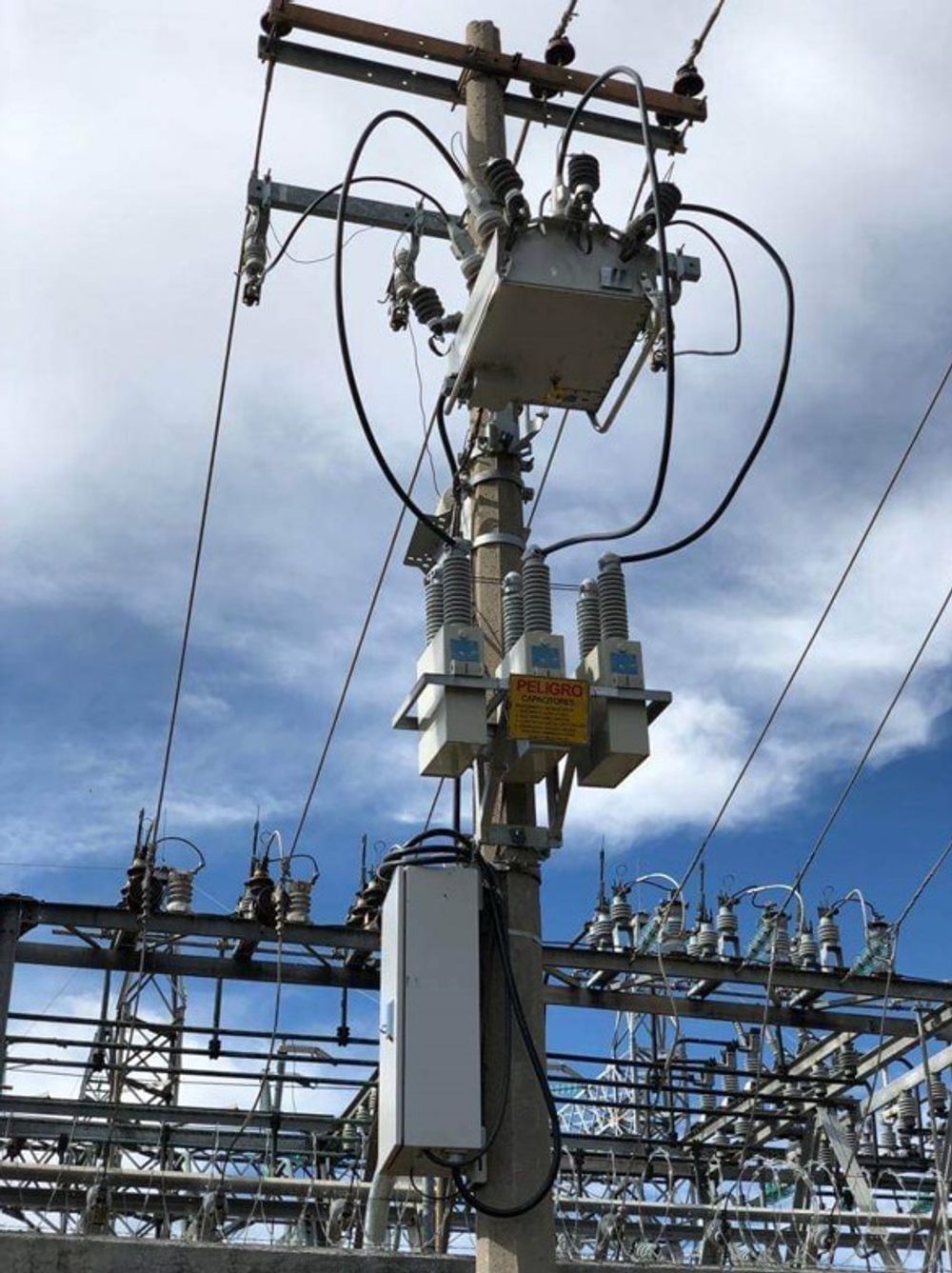

O sistema de Religadores OSM da NOJA Power pode ser usado para o chaveamento de bancos de capacitores aéreos. Neste exemplo, fornecido pela EPRECSA, distribuidora exclusiva da NOJA Power para o México, um sensor é conectado à linha principal e conectado a um controlador de banco de capacitores dentro do controlador do Religador RC-10 da NOJA Power.

O controlador do banco de capacitores toma decisões de chaveamento com base no requisito de capacitância de derivação.

O controlador do banco de capacitores é conectado às entradas do controlador do Religador da NOJA Power, permitindo que este emita comandos de fechamento e abertura para o Religador.

Controle e monitoramento remotos também são possíveis. O RC-10 pode ser integrado a uma rede SCADA, oferecendo informações sobre medições locais, status e condições do equipamento.

Um documento abrangente sobre essa conexão de aparelhagem pode ser fornecido pela NOJA Power. Consultas podem ser feitas por meio do seguinte link: https://www.nojapower.com.br/quotation

Chaveamento de bancos de capacitores de cabo

O Religador OSM38 da NOJA Power também pode ser usado para o chaveamento de capacitores conectados por cabo.

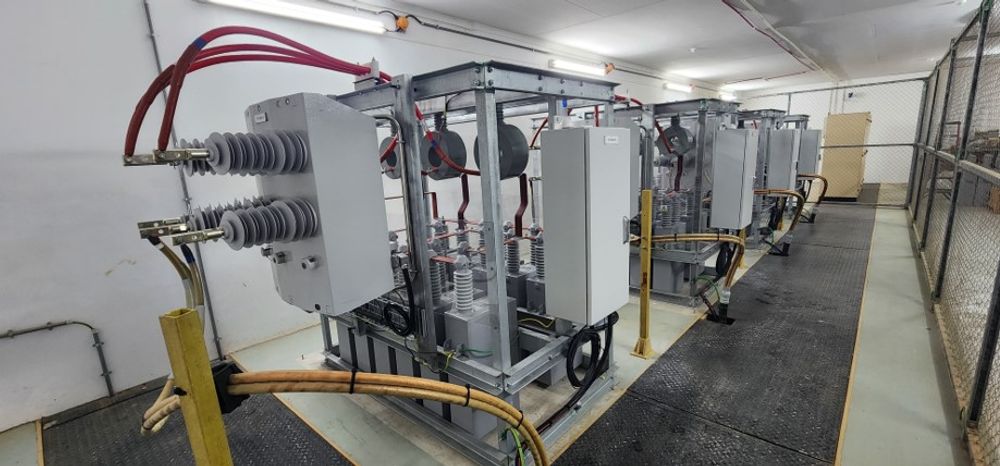

Este exemplo de aplicação para o religador OSM38 da NOJA Power, construída pela RWW Engineering, demonstra um conjunto de chaveamento de banco de capacitores interno.

Neste projeto, a RWW Engineering usou o OSM38 em uma montagem vertical, com transformadores de correntes adicionais para determinar a necessidade de chaveamento capacitivo.

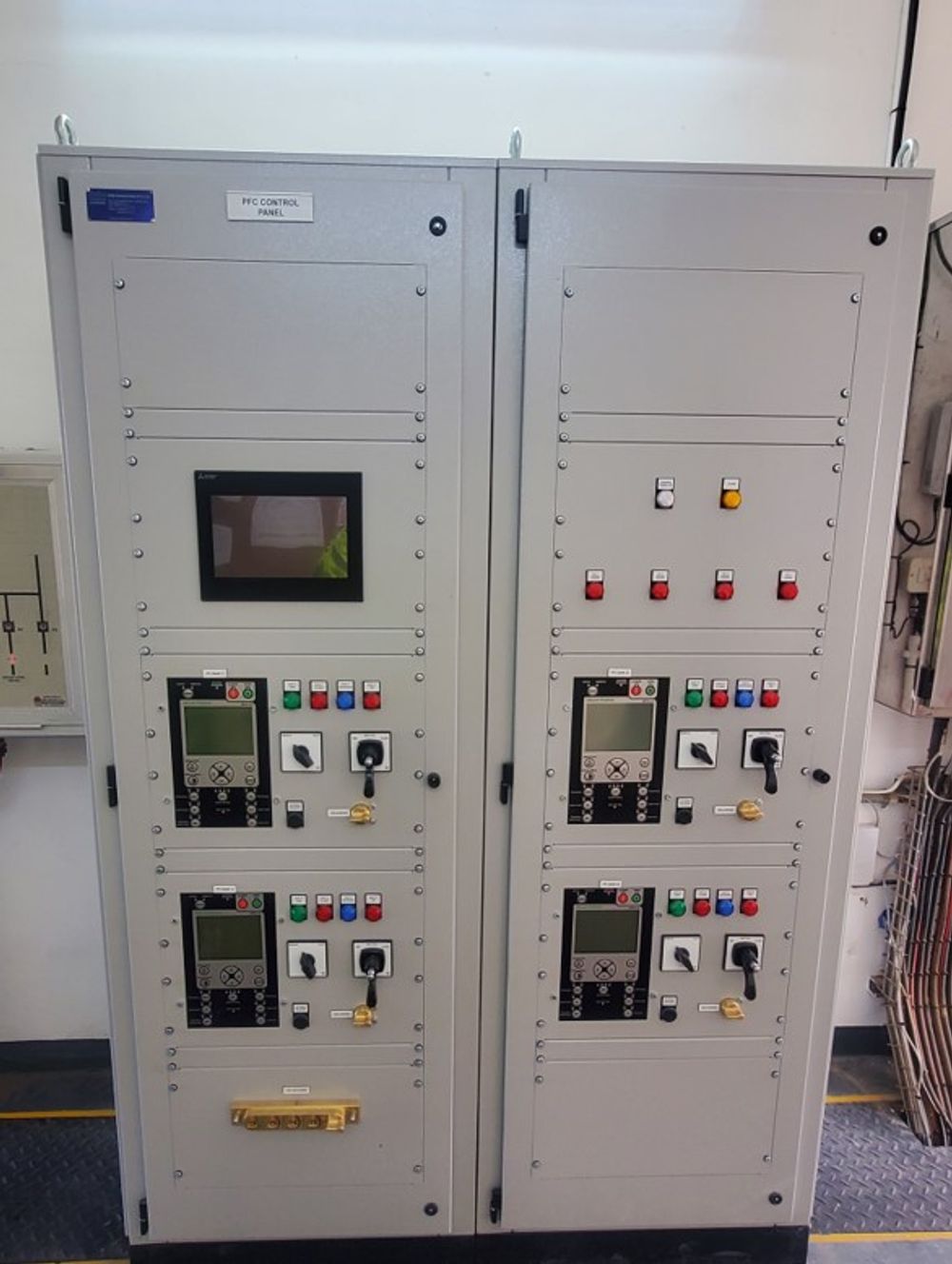

O grupo também usou a configuração de IHM remota do controlador do Religador RC-15, optando por montá-la em um painel separado. A conexão é feita usando um link de fibra óptica entre o painel IHM e o controle do Religador RC-15.

Isso permite que os operadores interroguem remotamente as chaves do capacitor, ao mesmo tempo em que reduz o risco de proximidade do equipamento. A opção do painel remoto é comumente usada em ambientes de subestações externas e é um excelente método para melhorar a segurança do operador em torno dos capacitores.

Conclusão

“Os capacitores têm encontrado cada vez mais aplicação em redes de distribuição de todo o mundo, visando auxiliar no controle de tensão e potência reativa, e o nosso OSM38 é uma solução econômica para o chaveamento de bancos de capacitores,” afirma o diretor Geral do Grupo NOJA Power, Neil O'Sullivan.

Os bancos de capacitores são um ativo essencial para a rede de distribuição moderna. No entanto, suas características de resposta de corrente e tensão dificultam o seu chaveamento, exigindo equipamento especializado.

Felizmente, o religador OSM da NOJA Power tem uma classificação de chaveamento capacitivo, sendo capaz de oferecer uma alternativa econômica às chaves de capacitores tradicionais.

Para mais informações, visite www.nojapower.com.br ou entre em contato com seu distribuidor local NOJA Power.
