Três Formas de Reduzir o Risco de Incêndio com Religadores OSM

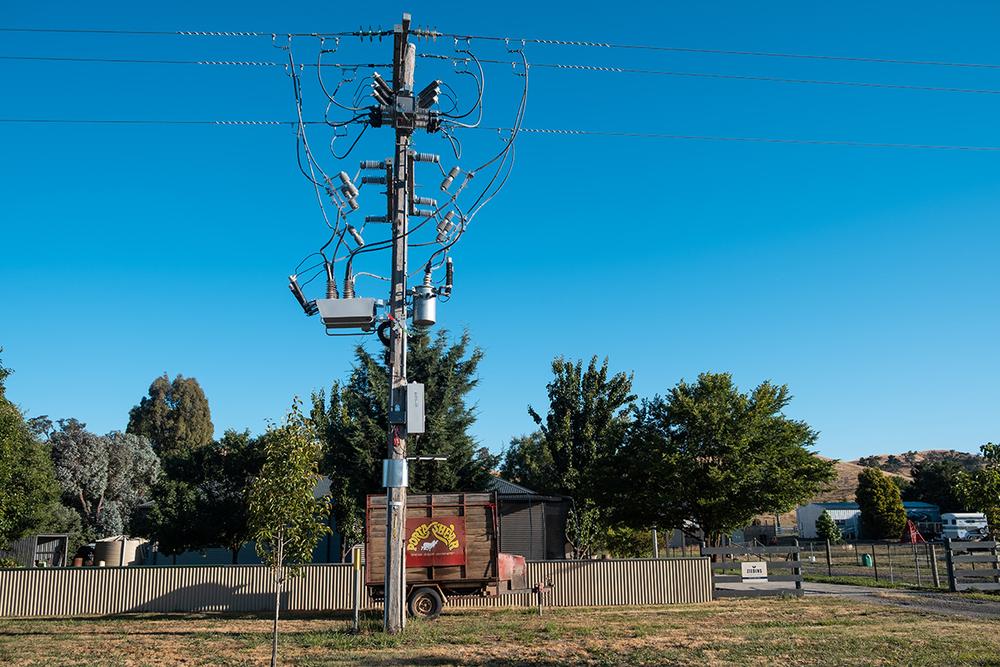

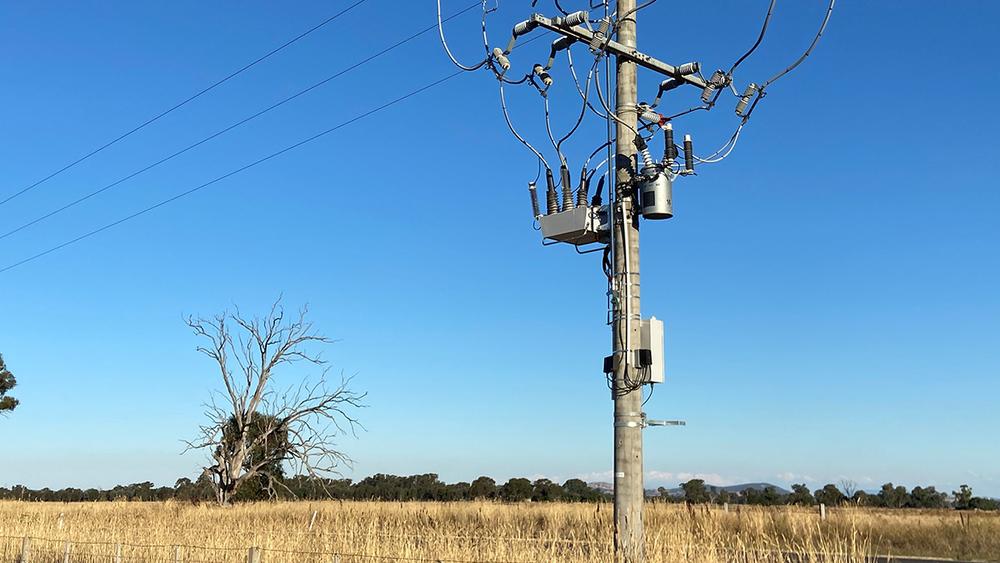

A ignição é um possível resultado de diversas ocorrências de falhas em redes de distribuição aéreas. No entanto, a aplicação dos recursos do sistema de Religadores OSM da NOJA Power pode reduzir o risco de ignição durante faltas.

Neste artigo, exploraremos alguns recursos padrão do sistema de Religadores OSM da NOJA Power que podem reduzir os riscos de incêndio.

1. Proteção contra Falta à Terra Sensível

A proteção contra Falta à Terra Sensível é usada para detectar falhas no isolamento ou materiais de alta impedância em contato com linhas aéreas.

Por exemplo, uma falha no isolador superior em um poste de madeira pode causar descarga elétrica para a terra. Esta falta provavelmente resultaria em uma corrente pequena, uma vez que a impedância de todo o poste de madeira reduz a corrente. Com o tempo, esta energia leva a incêndios no topo dos postes, que não seriam detectados por outros recursos de proteção.

O sistema de religadores OSM da NOJA Power é capaz de detectar corrente SEF primária de 1 A em uma opção de construção padrão de Religador, e 200 mA primária na construção de proteção SEF de alta resolução. Quando combinado com o algoritmo de detecção In Cos Phi SEF do Religador OSM, o sistema age detectando a potência real entregue aos locais de falta, em vez de efeitos capacitivos que levam a disparos indesejados.

Além de detectar essas faltas de alta impedância, a proteção SEF de alta resolução permite que o Religador OSM da NOJA Power seja aplicado em sistemas de aterramento ressonante e distribuição de neutro isolado com maior capacidade de detecção de faltas.

2. Detecção de Condutor Partido

Falhas nos vãos das linhas de energia podem deixá-las sem aterramento, penduradas no poste e balançando com o vento. Alternativamente, estes cabos rompidos podem cair em superfícies isolantes, como asfalto ou cimento. Com uma alta resistência à terra, essas faltas não são detectadas pela proteção contra sobrecorrente ou falta à terra. Felizmente, o sistema de Religadores OSM da NOJA Power possui uma função integrada de Detecção de Condutores Partidos.

O recurso de proteção de condutores partidos do Religador OSM faz uso do método de detecção ANSI 46BC, dividindo a Corrente de Sequência Negativa medida pela corrente de sequência positiva. A corrente de sequência negativa é um componente simétrico derivado da medição da corrente trifásica, sendo um indicativo de desequilíbrio da linha. Quando uma linha é partida, a corrente da fase interrompida vai para zero. Isso não introduz sobrecorrente, mas esse desequilíbrio é facilmente detectado por meio da soma vetorial de todas as fases.

A proporção da corrente de sequência negativa para positiva é próxima a zero na maioria dos alimentadores com carga acima de 10 Amperes. Uma descontinuidade de fase faz com que essa relação ultrapasse 20%, indicando um condutor partido, sem necessidade de presença de sobrecorrente.

O recurso ANSI 46 BC é padrão em todos os Religadores OSM da NOJA Power e possui respostas personalizáveis, que incluem um alarme para o SCADA ou abertura do dispositivo e uma corrente mínima para ativação, evitando disparos indevidos em cargas baixas.

3. Exaustão de Arco de Falta

Os arcos de falta ocorrem quando as falhas de um isolador causam uma falta catastrófica interna em equipamentos elétricos. Isso pode ocorrer devido à sobrecarga, queda de raio ou práticas inadequadas de transporte e instalação. No entanto, quando um Arco de Falta ocorre, o equipamento pode ser projetado para redirecionar a explosão com segurança para longe dos operadores.

O sistema de Religadores OSM da NOJA Power possui uma função de exaustão de arco de falta comprovada, em que qualquer arco de falta interno resulta na exaustão controlada de gás e subprodutos da falta elétrica com segurança, para longe dos operadores, de materiais inflamáveis locais e do público em geral. Equipamentos que não contam com esse recurso sofreriam uma explosão catastrófica em caso de uma falta interna à terra.

Os Religadores OSM da NOJA Power foram desenvolvidos para lidar com esse caso de falta, minimizando o risco de incêndio ou ferimentos por meio da exaustão de arco de falta.

Conclusão

A mitigação do risco de incêndio é uma disciplina de engenharia importante, mas complexa. No entanto, os recursos padrão do Religador OSM da NOJA Power podem promover a mitigação de riscos para operadores de redes aéreas de distribuição de eletricidade.

“As redes aéreas de distribuição de energia são essenciais para a manutenção do nosso dia a dia,” afirma Neil O'Sullivan, Diretor Geral do Grupo NOJA Power, “e estão expostas aos elementos. Nossos clientes distribuidores de eletricidade podem agora melhorar seus sistemas de proteção existentes, ajudando a reduzir o risco de incêndio florestal com o auxílio de nossos religadores”.

Para mais informações, acesse www.nojapower.com.br ou entre em contato com seu distribuidor local NOJA Power.
