Proteção de Linhas Aéreas Monofásicas Bipolares com Religadores

A distribuição de eletricidade bipolar monofásica é comum nas áreas rurais da Austrália. Com uma derivação fase a fase de um alimentador trifásico, a linha monofásica bipolar oferece economia de custos na distribuição rural em linhas trifásicas, além de proporcionar perdas resistivas menores e maior segurança em solos resistivos.

Ao contrário das linhas Monofilares com Retorno por Terra (MRT), o circuito completo não depende da terra para fornecer um caminho de corrente de retorno.

Proteção de Sistemas Bifilares

A implementação de proteção para sistemas bifilares é semelhante ao equivalente trifásico. É importante desarmar ambos os polos em caso de falta para garantir que a linha a jusante esteja completamente isolada. Problemas ocorrerão se somente uma fase for interrompida, como faltas à terra a jusante, que podem ser alimentadas por qualquer fio ou transformadores fase a fase a jusante, sendo energizados pelo lado que não foi interrompido. Os engenheiros eletricistas devem certificar-se de interromper ambos os fios em situações de falta.

Historicamente, a proteção de sistemas bifilares era realizada com equipamentos trifásicos, mas a fase central era mantida desconectada. Embora esta fosse uma solução prática, esta configuração muitas vezes levava a gastos excessivos em componentes que não estavam sendo usados - neste caso, o polo central do equipamento de chaveamento.

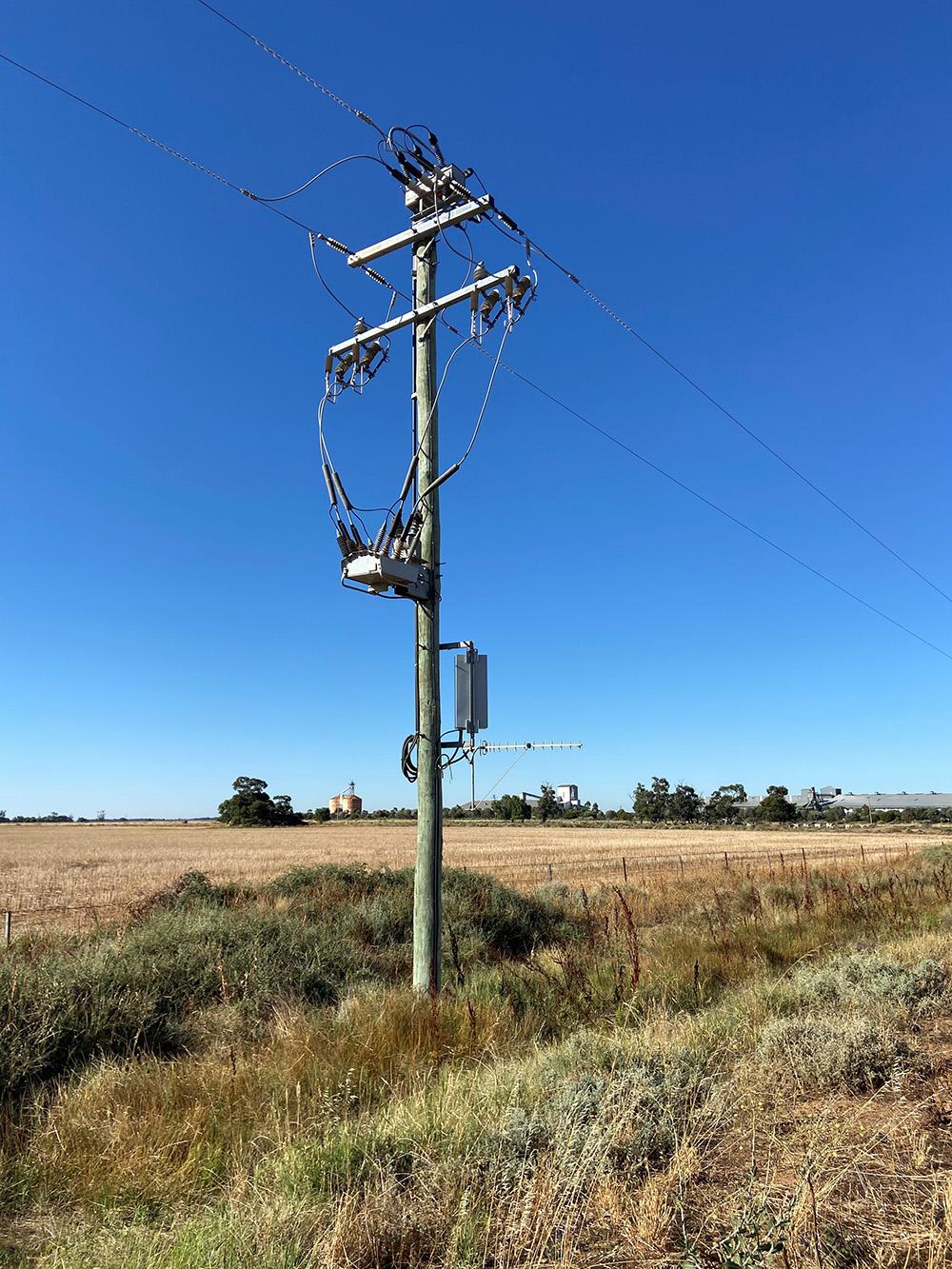

Com esta exigência do mercado em mente, a NOJA Power desenvolveu uma variante bipolar do Religador OSM que oferece otimização de custos de equipamentos para esta aplicação.

O método de retransmissão de proteção aplicado a esses desvios bifilares geralmente é a proteção contra sobrecorrente. As curvas de tempo de desarme podem ser graduadas com dispositivos de proteção a jusante, como fusíveis de linha, em uma estratégia de economia ou queima de fusível.

A única diferença é como o alimentador principal da estrutura detecta as faltas em derivações bifilares.

Quando ocorre uma falta nessas derivações, o alimentador principal trifásico detecta um desequilíbrio - uma sobrecorrente nas duas fases afetadas. Este desequilíbrio pode ser detectado com a proteção de Sequência de Fase Negativa (NPS) do Religador OSM da linha principal.

Assim, um religador trifásico de linha principal pode ser graduado com uma derivação monofásica bifilar usando proteção NPS na linha principal, graduado com base na detecção de sobrecorrente na derivação bipolar.

“Oferecemos religadores bipolares nas variantes de 15, 27 e 38 kV,” comenta o Diretor Geral do Grupo NOJA Power, Neil O’Sullivan.

“Eles são compatíveis com toda a variedade de cubículos de controle RC.”

Conclusão

O Religador OSM da NOJA Power pode ser usado para proteger MRTs, linhas de distribuição de média tensão bifilares monofásicas e trifásicas. Embora a configuração do polo do equipamento de chaveamento possa variar, o controlador pode ser idêntico. Isso permite que os engenheiros das concessionárias padronizem uma única opção de controle, ao mesmo tempo em que abordam uma infinidade de aplicações de proteção da rede de distribuição.

Para mais informações, visite www.nojapower.com.br ou entre em contato com seu distribuidor local NOJA Power.
