Método de Isolação da VISI-SWITCH® da NOJA Power

As Chaves de Interrupção de Carga são equipamentos fundamentais para a rede de distribuição de energia elétrica. Essas chaves são projetadas para operar em correntes de carga operacionais normais e, na posição aberta, oferecem um determinado grau de isolamento entre a rede ativa e a seção isolada da linha.

Por isso o nome “Chave de Interrupção de Carga” – pois trata-se de uma chave que pode interromper correntes até a corrente de carga normal.

Atualmente, os dois designs mais comuns de Chaves de Interrupção de Carga utilizam um conjunto de contatos com isolamento de ar aberto ou contatos fechados em um tanque de SF6.

Chaves Interruptoras a Ar

As chaves interruptoras a ar são um tipo de Chave de Interrupção de Carga, que utiliza grandes espaços de ar entre os contatos abertos para proporcionar o isolamento elétrico. As vantagens deste design são seu custo inicial mais baixo, mas a exposição dos contatos ao meio ambiente leva a um alto custo de manutenção e a problemas de confiabilidade. Frequentemente, as concessionárias desenergizam as linhas para realizar a manutenção de chaves interruptoras a ar, para, posteriormente, permitirem que elas operem novamente em sua capacidade nominal. Os contatos expostos também introduzem um risco de que animais possam comprometer o vão isolamento quando estão na posição aberta.

Chaves Interruptoras de Carga a SF6

As chaves interruptoras de carga a SF6 abrigadas resolvem o problema do contato exposto e reduzem a necessidade de manutenção, mas ao custo de exigir o uso do SF6, um gás altamente poluente, como meio isolante. Um quilograma de SF6 equivale ao efeito estufa de mais de 23.000 kg de dióxido de carbono e persiste por 3.200 anos na atmosfera. Os dispositivos a gás SF6 requerem manutenção e reposição do gás vazado, juntamente com a recuperação do gás SF6 no final da vida útil durante a desativação. Por último, o ponto de isolamento não é visível dentro do tanque de SF6. O operador deve confiar na indicação de posição externa da chave como o único indicador claro da posição do equipamento de chaveamento.

VISI-SWITCH® da NOJA Power

O VISI-SWITCH® da NOJA Power combina as vantagens das chaves interruptoras a ar e das chaves interruptoras de carga a SF6, eliminando o uso do gás poluente SF6.

Um VISI-SWITCH® inclui um interruptor a vácuo e um isolador de carga em um único conjunto de tanque fechado. Quando o operador alterna o dispositivo de fechado para aberto, a alavanca de operação carrega um mecanismo de mola. Após o armazenamento suficiente de energia, o mecanismo é acionado. O sistema de sequenciamento interno abre o interruptor a vácuo para interromper a corrente, antes de recolher o isolador para dentro do dispositivo. O isolador é uma separação de ar que, por si só, garante o nível de isolamento básico necessário (Basic Insulation Level - BIL), mas essa separação de ar é fechada no tanque do VISI-SWITCH® da NOJA Power, o qual possui uma janela especial para visualização.

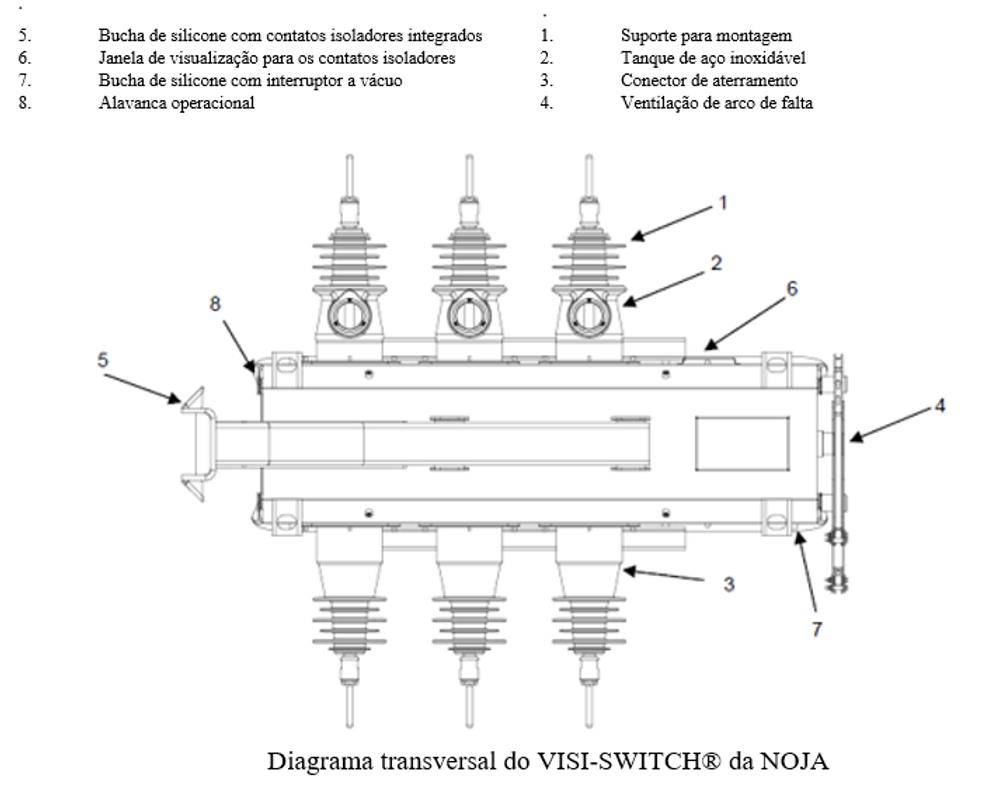

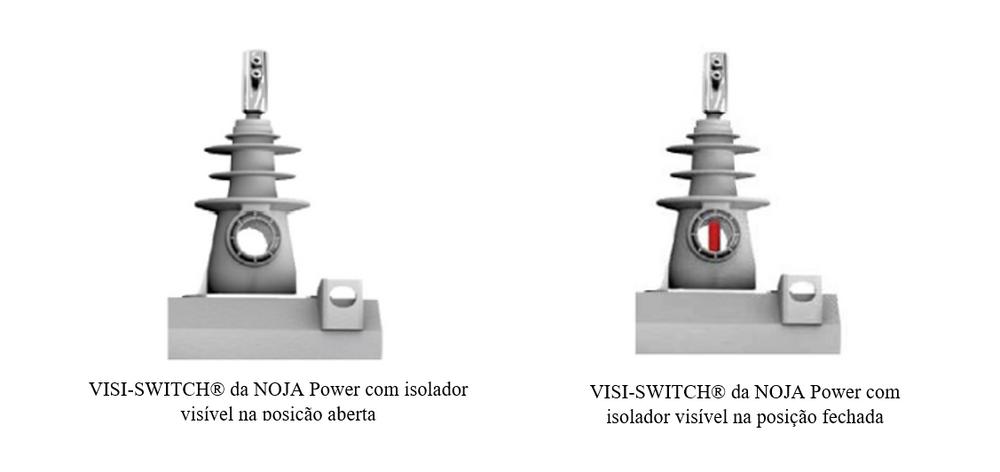

O operador pode utilizar a janela de visualização para confirmar fisicamente se a vão de isolamento está presente. Esta separação de isolamento, por si só, fornece BIL suficiente para cumprir os padrões relevantes.

Ao fechar o VISI-SWITCH® da NOJA Power, a alça do operador carrega o mesmo conjunto de molas, mas o mecanismo de sequenciamento interno inverte a ordem das operações. Após acumular carga suficiente para a operação de fechamento, o mecanismo é acionado, fechando primeiramente o isolador e, em seguida, o Interruptor a Vácuo, estabelecendo a continuidade do circuito.

Esta topologia garante que o Interruptor a Vácuo seja o ponto de interrupção elétrica.

“O VISI-SWITCH® da NOJA Power é a alternativa ideal tanto para chaves de interrupção a ar quanto para chaves de interrupção de carga SF6,” comenta o Diretor Geral do Grupo NOJA Power, Neil O'Sullivan.

“A chave interruptora a ar promove um isolamento visível, enquanto a chave com SF6 oferece a confiabilidade do contato abrigado. O VISI-SWITCH® da NOJA Power permite que os operadores tenham uma visão clara da interrupção e aumenta a segurança, ao mesmo tempo em que mantém os benefícios de confiabilidade de um interruptor abrigado e elimina a necessidade de gás SF6.”

Para mais informações, acesse www.nojapower.com.br ou entre em contato com seu distribuidor local NOJA Power.
