Modbus em Religadores

O Modbus é um dos protocolos mais antigos e utilizados de comunicação para Sistemas de Supervisão, Controle e Aquisição de Dados (SCADA). Desenvolvido em 1979 pela Modicon, o Modbus foi originalmente projetado para Controladores Lógicos Programáveis. Hoje, o Modbus deve sua popularidade à sua simplicidade e ao fato de ser livre de royalties, apesar das desvantagens em relação aos protocolos SCADA mais modernos. Apesar deMesmo com suas desvantagens, o Modbus continua sendo ativamente utilizado em diversos processos existenteslegados em ambientes de controle de distribuição elétrica.

O lançamento do firmware mais recente da NOJA Power para seus controladores RC-10/RC-15 inclui uma implementação de Modbus. Isso permite que o RC-10/15 seja integrado às arquiteturas Modbus SCADA existentes.Assim como acontece com a maioria das decisões de engenharia, selecionar o Modbus como um protocolo SCADA traz vantagens e desvantagens. Exploraremos isso na tabela abaixo.

Vantagens e Desvantagens do Protocolo Modbus

As implementações seriais do Modbus apresentam limitações adicionais, como o número de dispositivos em link de dados (máximo 247) e a ausência de relatórios por exceção.

“Devido à demanda dos clientes por integração de nossos religadores às comunicações legadas e aos sistemas a antigos sistemas de comunicação implementados e sistemas SCADA que utilizam o protocolo Modbus, implementamos o protocolo Modbus em nosso pacote de software SGA”, relata o Diretor Geral do Grupo NOJA Power, Neil O’Sullivan. “Isso permite o download e a configuração simples do arquivo do dispositivo Modbus em nossos controladores a partir do pacote de software SGA.”

Caso de Uso do Modbus

O Modbus pode ser considerado uma boa decisão de engenharia em situações em que não existem requisitos de conformidade com os padrões de segurança de rede e os custos devem ser otimizados. Geralmente, isso requer meios de comunicação por fio fisicamente protegidos, mas é menos apropriado quando há uma comunicação sem fio envolvida. A transmissão sem fio do protocolo Modbus pode ser interceptada por qualquer terceiro dentro do alcance da comunicação, expondo uma superfície de ataque significativa.

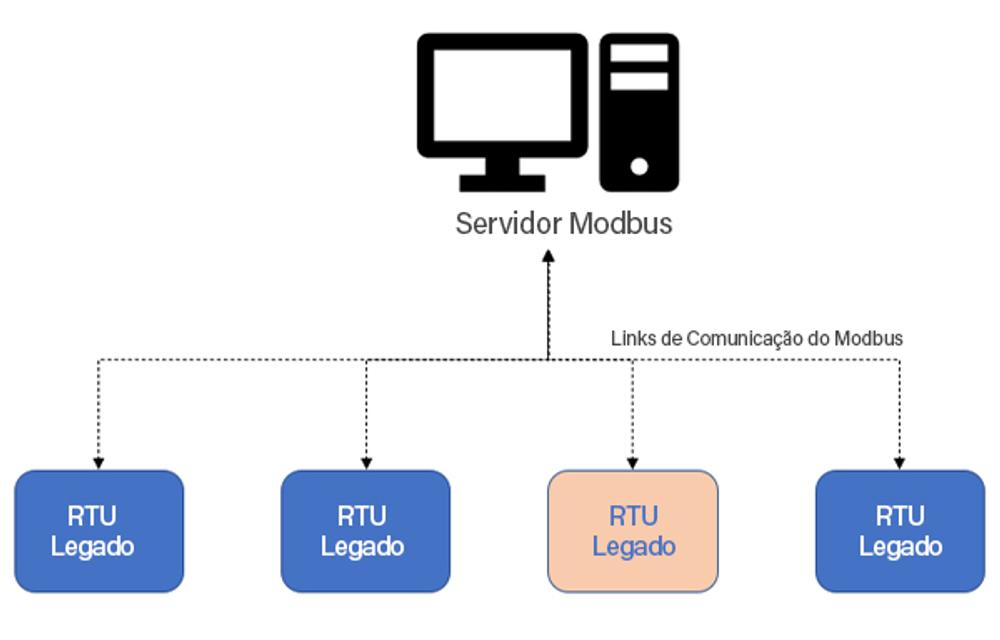

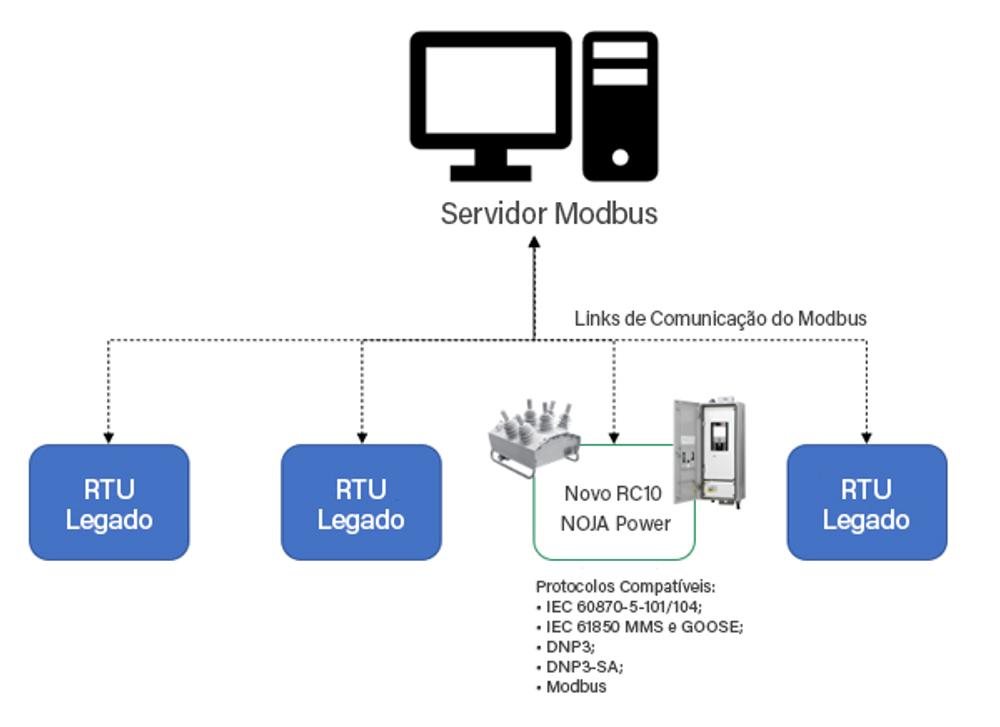

Sistemas antigos,nos quais já se deseja fazer as atualizações necessárias para atender as normas de cibersegurança, podem ser atualizados progressivamenteOs sistemas legados programados para atualizações para atingir a conformidade com os padrões de segurança cibernética podem ser atualizados progressivamente, substituindo os equipamentos RTU com falha que falharem por dispositivos mais modernos, com suporte para Modbus e protocolos SCADA (como IEC 61850, IEC 60870 ou DNP3-SA). Este método elimina a necessidade de obsolescência do sistema inteiro, oferecendo um caminho de atualização ao longo do tempo e maximizando a utilização dos ativos. Eventualmente, quando todos os dispositivos de estações externas remotas individuais forem substituídos, um novo servidor SCADA pode ser implementado e as estações modernas podem ser reprogramadas para usar seus protocolos SCADA.

O Modbus continua sendo um protocolo popular para SCADA devido à sua simplicidade e economia. Para ambientes fisicamente seguros, ele representa uma boa escolha de engenharia para controle SCADA com baixo custo de manutenção. O sistema de religadores OSM da NOJA Power agora pode ser integrado diretamente a esses ambientes legadosdesatualizados, ao mesmo tempo que fornece um caminho de atualização para protocolos mais modernos quando necessário. Para obter a documentação sobre a implementação do Modbus da NOJA Power no sistema de controle dos religadores RC-10/15, entre em contato pelo endereço suporte@nojapower.com.br
