Eficiência em Ambientes de Alta Temperatura

A concepção de equipamentos eletrônicos de controle e proteção, visando a sustentação da vida útil de um aplicativo montado em poste, não é uma tarefa simples. Conjuntos de manobra aéreos são submetidos ao intenso calor do meio-dia, quando a resistência do equipamento a ambientes de alta temperatura é posta à prova. Para sistemas de manobra, como religadores, seus cubículos de controle podem atingir temperaturas internas de até 20 graus acima da temperatura ambiente. Práticas seguras de engenharia recomendam um auditoria da capacidade de desempenho ambiental de qualquer equipamento prospecto, mas algumas práticas de design e relatórios de ensaio de tipo podem garantir às equipes de engenharia uma avaliação adequada para a função do ativo.

Primeiramente, a classe de proteção IP (proteção contra intrusão) do equipamento deve ser considerada de acordo com a aplicação. Em geral, cubículos de controle com classe de proteção IP mais elevada oferecem maior proteção aos seus componentes internos, mas essa premissa deve ser equilibrada com considerações sobre ventilação e elevação de temperatura. Por exemplo, no caso do sistema de religadores OSM da NOJA Power, o cubículo de controle fornece grau de proteção IP67 para seus componentes internos, caracterizando uma resistência excepcional à intrusão de materiais externos e garantindo o desempenho em ambientes altamente poluídos. No entanto, no caso do sistema de controle RC, a NOJA Power projetou seus componentes internos para suportar testes em temperaturas acima de 800C, valor muito superior ao que jamais seria encontrado em campo.

Sistemas de controle para Religadores Automáticos tradicionais são geralmente incapazes de suportar tais temperaturas, recorrendo a entradas de ventilação e uma classe de proteção IP inferior para compensar a insuficiência do design de mitigação térmica de seus componentes eletrônicos.

Durante o processo de aquisição de equipamentos elétricos, os engenheiros podem considerar o uso da norma IEC 60068-2-1 como padrão para o desempenho de teste ambiental. Essa norma determina os critérios de desempenho para equipamentos destinados a serviços externos, incluindo o desempenho térmico a temperaturas baixas, altas e cíclicas. Uma avaliação eficaz deverá considerar os resultados de todos os testes, uma vez que a avaliação de apenas um deles não garantirá o desempenho em campo. Por exemplo, o teste cíclico de calor úmido pode gerar condensação em determinados equipamentos, causando uma falha, ao mesmo tempo em que uma aprovação no teste B da IEC60068-2-2: calor seco não seria um indicador confiável de desempenho em ambientes úmidos ou ricos em condensação.

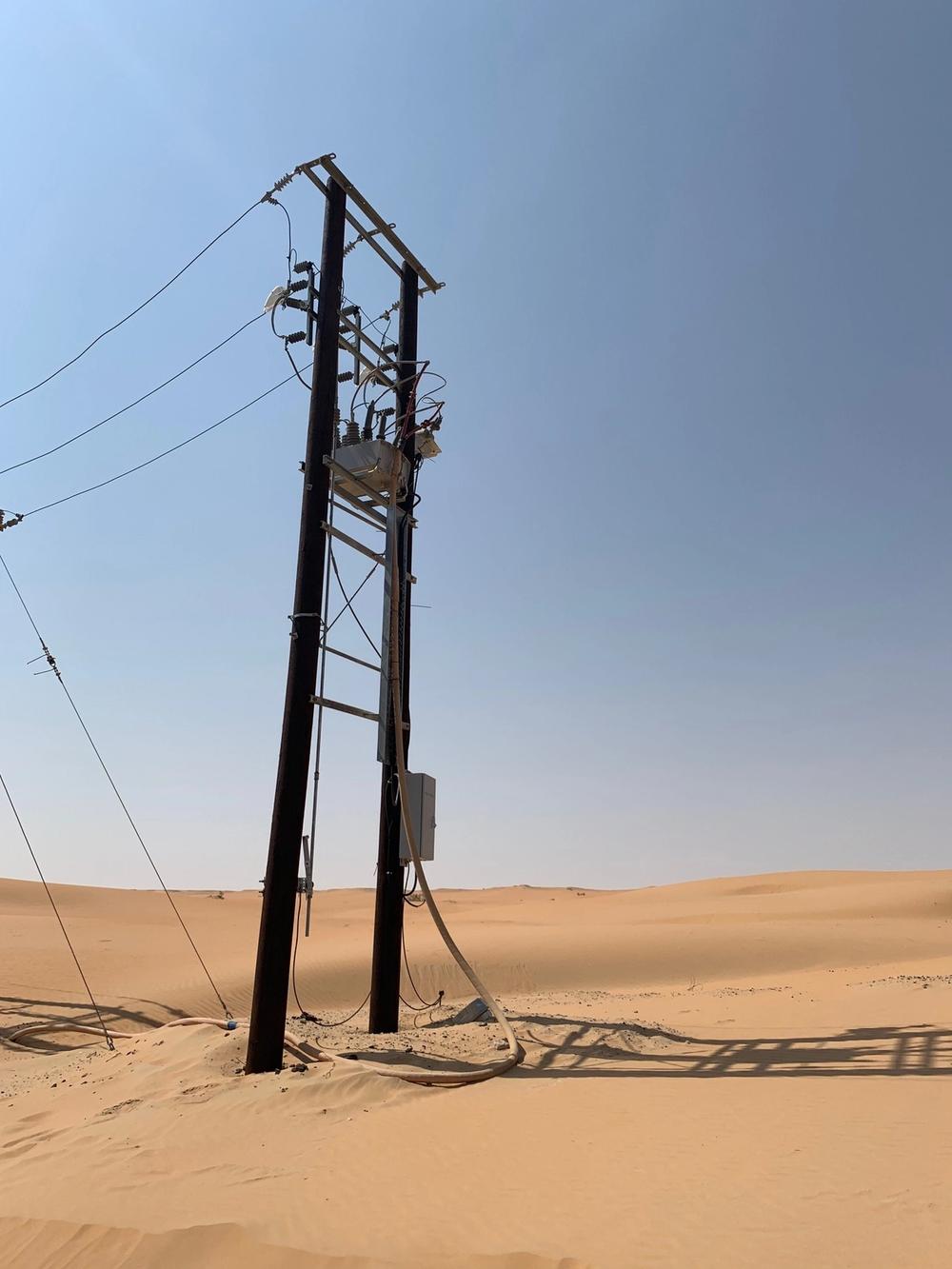

“Nossos produtos são testados em campo, nos desertos do Oriente Médio, onde a temperatura ambiente pode atingir 50 graus Celsius,” diz o Diretor Geral do Grupo NOJA Power, Neil O’Sullivan. “A radiação solar causa a elevação da temperatura interna para além da temperatura ambiente. Por isso, nós limitamos essa elevação com nosso design, por meio do uso de um protetor térmico na superfície superior de cada um dos cubículos de controle RC.”

O sistema de religadores da NOJA Power possui certificação de ensaio de tipo, em uma ampla gama de aplicações, para um religador externo montado em poste, e a experiência de 62.000 instalações em todo o mundo, garantindo a confiabilidade do serviço em campo. O controle RC oferece um grau de proteção IP inigualável, sem comprometimento ao desempenho, garantindo a confiabilidade do serviço em alguns dos ambientes mais quentes e desafiadores do mundo.
