Visibilidade de rede por meio de captura de oscilografia remota

A proliferação de redes de geração distribuída e fontes renováveis fornece um novo desafio técnico para engenheiros de concessionárias e provedores de serviços de rede de distribuição (DNSPs). Os modelos tradicionais de desempenho de rede estão confinados ao domínio do desempenho de senóide de baixa harmônica, modelando os métodos tradicionais de fluxo de potência do gerador síncrono para projeto e monitoramento de uma rede. Dispositivos não lineares e eletrônica de potência em toda a rede de distribuição fornecem uma nova camada de complexidade de carga, mas esse desafio de entender o fluxo de rede e a modelagem de falhas pode ser confirmado por métodos empíricos usando ativos de rede inteligentes distribuídos.

Os ativos de proteção da rede de distribuição, como os Religadores Automáticos, oferecem uma visão ampla da rede do sistema. Embora o SCADA convencional ofereça um monitoramento de nível de amostragem e status de sistema mais alto, e um menor monitoramento da taxa de amostragem do status e dos parâmetros do sistema, muitas vezes esses sistemas legados não detectam detalhes importantes, como harmônicos ou mudanças no fator de potência ao longo do tempo. Esse modelo clássico de monitoramento de rede era suficiente quando a complexidade da carga era baixa e a geração era controlada centralmente, mas com fontes mais distribuídas, os engenheiros das concessionárias precisavam de dados melhores no desempenho da rede local para detectar problemas antes que falhas importantes ocorressem.

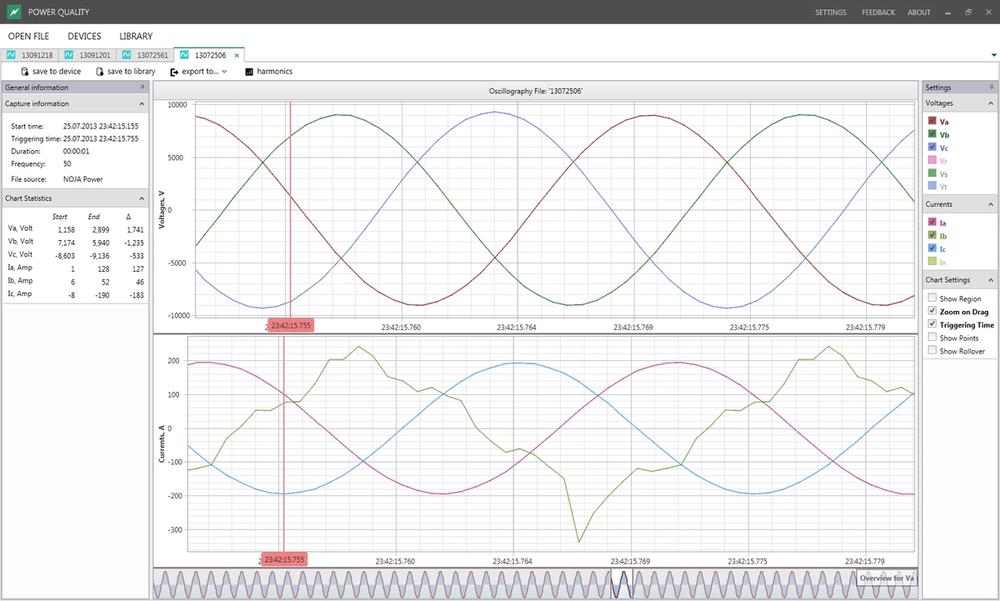

Para ajudar os engenheiros a resolver esse desafio, o Religador OSM da NOJA Power fornece uma plataforma para captura de oscilografia e transferência remota desses arquivos de amostra para o centro de controle da rede. Os arquivos de oscilografia são capturados no formato COMTRADE padrão da indústria, permitindo que os engenheiros das concessionárias analisem as formas de onda de corrente e tensão em toda a rede. Quando combinado com os métodos tradicionais de análise, esses dados empíricos permitem muitos benefícios, incluindo:

• Maior precisão na modelagem de redes
• Detecção de problemas de harmônicos / qualidade de energia antes da falha do equipamento
• Informações de localização de falhas

A captura da oscilografia pode ser disparada automaticamente por falhas no local do Religador ou por um sinal de controle emitido. Essas capturas podem ser armazenadas localmente no RA, prontas para serem recuperadas pelos engenheiros por meio de FTP seguro ou acesso remoto usando o Power Quality Software Suite da NOJA Power.

“Nossos controladores de religadores RC-10 e RC-15 não são apenas um relé de proteção e UTR, eles também são um monitor de qualidade de energia abrangente e nosso software PQS pode ser usado para fazer análises extensivas de qualidade de energia, incluindo oscilografia”, diz o Diretor do Grupo NOJA Power Neil O 'Sullivan. “Os dados de qualidade de energia também estão disponíveis para upload remoto usando o PQS, incluindo o protocolo de transferência de arquivos (FTP).”

O desenvolvimento de tecnologia para enfrentar os desafios da moderna rede de distribuição é o objetivo principal da NOJA Power e por meio de parcerias com empresas locais, esses recursos estão disponíveis para todos os usuários da plataforma OSM da NOJA Power.
