Melhorando a Confiabilidade de Comunicação

O conceito de controle SCADA de uma Rede de Distribuição de Energia não é novo, mas lidar com os desafios de comunicação de um sistema distribuído por uma grande área geográfica persiste como um grande desafio. Embora tenham sido observadas melhorias nas tecnologias de comunicação, elas são observadas principalmente na região urbana, onde a densidade populacional pode justificar o gasto de melhoria da infraestrutura de telecomunicação. Para os Dispositivos Eletrônicos Inteligentes (IEDs) de Rede de Distribuição como Religadores Automáticos, Reguladores de Tensão ou Compensadores Estáticos de Reativos, a confiabilidade de seu controle remoto é de suma importância.

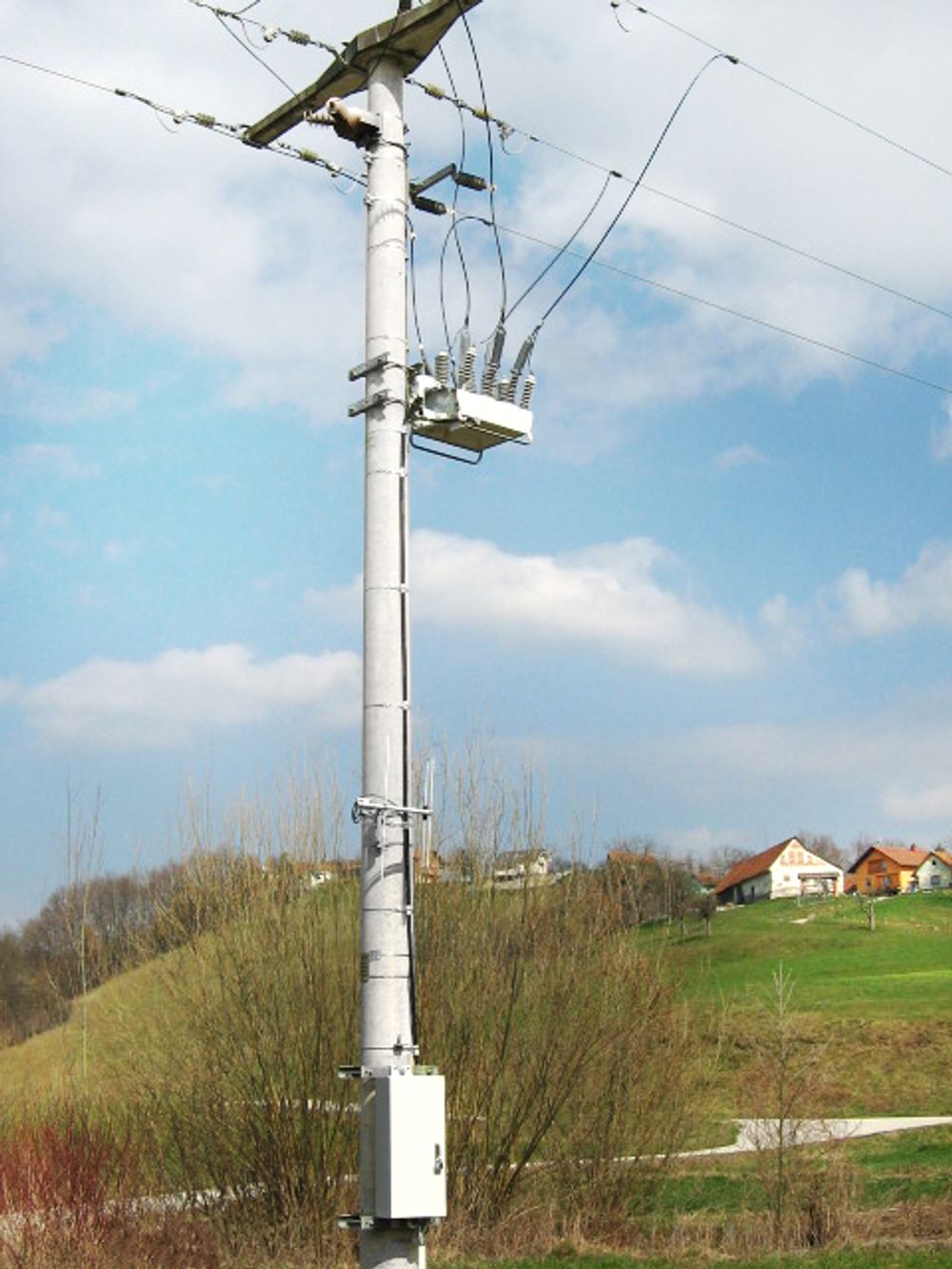

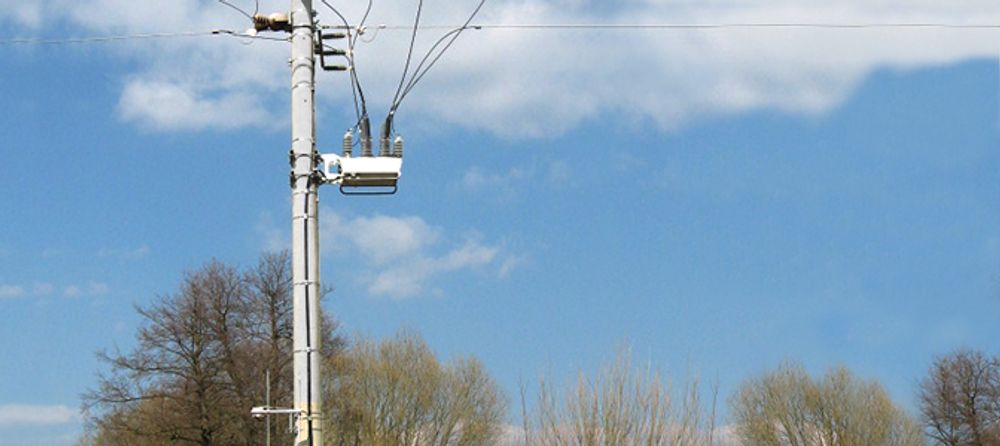

Apresentado como um desafio por uma concessionária local, a NOJA Power, fabricante de religadores, foi solicitada a implementar um método para monitorar a confiabilidade da conexão SCADA. Os Religadores da NOJA Power são frequentemente implantados em áreas remotas para se obter segurança no fornecimento de energia e aplicações de redução de incêndios florestais, tornando a confiabilidade do controle dessas unidades primordial. Configurando o religador de forma que aceite os comandos remotos do centro de controle, obtemos a solução para esse desafio sem termos de acionar equipes ao local.

Se um Religador é comissionado e integrado ao SCADA, ele espera receber comunicações periódicas do servidor de controle. Estas são pedidos de dados analógicos, de estado, ou controles, informando ao Religador para executar alguma ação. Normalmente, as taxas de requisição são executadas em intervalos de menos de um minuto. Dessa forma, se o religador não receber uma requisição da estação mestre neste tempo, podemos supor que a comunicação foi interrompida. Isto, por sua vez, sugere ao religador que reinicie seu equipamento de comunicação, para tentar restabelecer a conexão.

Este é o conceito lógico que é aplicado como uma função opcional dentro do religador OSM com controle RC. Se o Controle do Religador não receber um sinal de controle ou requisição do SCADA em um determinado intervalo de tempo, o Controle do Religador reinicializa seu dispositivo de comunicação.

Essa funcionalidade é conhecida como “Watchdog de Comunicação” e foi implementada na linha de controle RC da NOJA Power há muitos anos. Embora seja uma implementação simples, a reinicialização do equipamento de comunicações é muito útil, particularmente, para redes que usam comunicações celulares baseadas em IP. A reinicialização do dispositivo de comunicação no controle faz com que o Modem atualize seu registro na rede de telecomunicação local, o que é comum em conexões estacionárias de “internet móvel” em torres de telecomunicações mais antigas.

Uma outra dica para garantir a confiabilidade das comunicações ao usar o 3G é a aplicação de modems Dual-Sim. Os modems Dual SIM fornecem um serviço de backup para comunicações quando o serviço principal fica indisponível. Estes modems estão disponíveis como opcional para o Religador OSM da NOJA Power e são comumente implementados em áreas remotas onde as comunicações IP são usadas.

“O controle e monitoramento remoto dos religadores são padrão hoje em dia”, diz o CEO do Grupo NOJA Power, Neil O'Sullivan. “Nosso trabalho é garantir a confiabilidade e funcionamento perfeito para nossos clientes. A NOJA Power torna isso possível utilizando protocolos integrados, como DNP3, IEC 60870-5-101/104 e IEC 61850 combinados com Wi-Fi, GPS e modem 4G integrados.”
